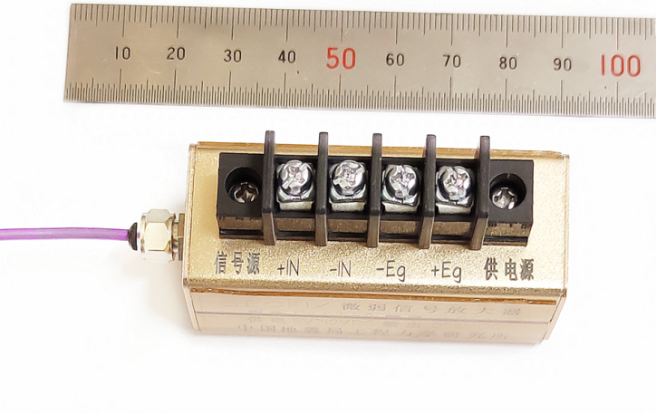

便携式微弱信号放大器DSA-I

为满足多场耦合及复杂土体环境下，对孔隙水压计、土压力计、水压计、应变计等传感器所输出微弱电压信号的高精度、高灵敏、高频响测试需求，同时适配≥50m的较远距离传输要求与静/动力离心环境下的特殊测试工况，需实现对传感器高频、高精度输入电压信号的精准测量。这就要求微弱信号放大器自身具备高固有频率、极短快速上升时间、高共模抑制比及低失真度的核心性能，以此保障传感器信号的准确复现。DSA-I 型微弱信号放大器正是基于上述需求设计而成。该设备采用便携式小型化架构，搭载国产高性能放大芯片，通过先进焊接工艺与微型化制作封装技术，将整套放大电路集成封装于防护壳体内部，兼具有效尺寸小、线径细、结构紧凑、坚固耐用的实用优势。

典型特点

有良好的传感器适配功能，高精度、低失调；

小型化，最小长度50mm、宽度25mm；

微弱信号放大倍数1.5~100；

可放大交流、直流微弱电压信号；

具有良好的防水性能，防护等级IP67；

温湿度使用范围，-40~+80℃，≤95RH%；

高分辨率，输入信号0.1mV以内；

具有干扰噪声滤除功能；

抗强电磁、高离心力、抗冲击、绝缘抗电；

典型应用

常规振动台试验

土工离心模型试验

原位监测试验

单元模型试验

技术参数

信号输入范围：0.1mV~300mV；

放大倍数：1.5~100；

线性（最佳拟合直线）：最小±0.20% FS； 最大±0.50% FS；

综合精度：最小±0.20% FS； 最大±0.50% FS；

响应时间：<50μs；

长期稳定性：2μV/month；

分辨率：≤0.1mV；

质量：65g；

机械冲击：≥50g；

扫频振动：sinus 10~500Hz，30g；

防护等级：IP67；

壳体尺寸：60(L)×25 (W)×25mm(H) 或 50(L)×25 (W)×25mm(H)。
