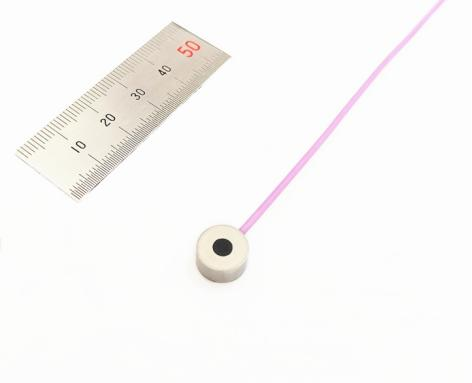

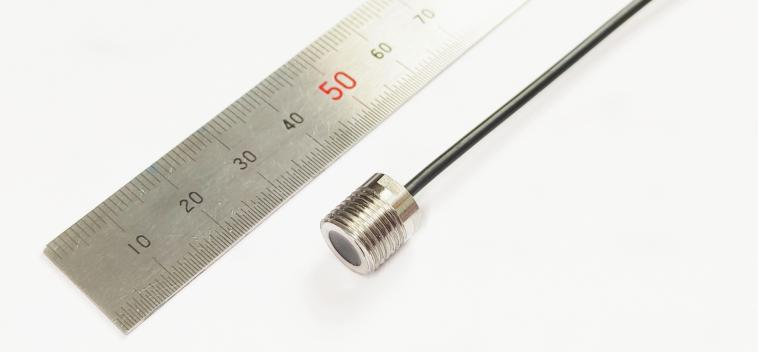

软接触式微型动态土压传感器ESP-II

为满足多场耦合场景下各类土体、岩土构筑物模型试验对动态土压力测试的高精度、高重复性与高频响需求，同时适配动力离心模型试验、振动台试验等特殊环境的测试要求，通常需对土压力传感器的微型化、频响特性等设计维度提出严苛标准，此外还需尽可能减小流场扰动、土拱效应及应力集中现象的影响，从而保障能够获取准确且可靠的动态土压力变化规律。ESP-II 型微型动态土压传感器正是为适配上述工况需求而设计，能够最大程度降低传感器测量值与真实值之间的偏差（静 / 动态匹配误差），确保传感器具备优异的量测准确性与可靠性。尤为关键的是，该型号传感器采用国内先进的硅 - 硅键合技术与高性能 MEMS 压阻力敏元件，同时整合国际前沿的微型化制作及封装工艺，实现了有效尺寸小、线径细、结构紧凑的特点，且拥有出色的静 / 动态响应性能。

典型特点

微型化，最小直径10.5mm、厚度5.0mm；

高频响，固有频响可达100~300kHz；

宽压力量测范围，0~1.2MPa；

宽温度使用范围，-40~+125℃；

适于高频动态土压力测量；

压阻式、可调节接触面硬度

卓越的抗腐蚀性能，全不锈钢外壳；

高可靠性、高稳定性；

抗强/弱电磁、高离心力、强冲击干扰；

典型应用

土工离心模型试验

动力离心模型试验

常规振动台试验

交通、勘察、施工等荷载监测

冲击地压巷道模型试验

海底盾构隧道模型试验

化学爆炸、冲击波试验等

技术参数

量程：0~1.2MPa；

过载压力：≥1.2倍压力；

线性：典型±0.25% FS； 最大±0.40% FS；

综合精度：典型±0.25% FS； 最大±0.40% FS；

响应时间：<0.2ms；

分辨率：≤0.1kPa；

质量：3g；

机械冲击：≥80g；

扫频振动：40g，sinus10~1000Hz；

防护等级：IP68；

壳体材质：不锈钢316L；

壳体尺寸：∅10.5×5.5mm或 ∅12.5×6.5mm；
