微型动态压力传感DSP-Mi

为满足特殊被测流场的测试需求，常对压力传感器的微型化设计提出极为严苛的要求。为实现不干扰流场条件下对宽频带高频动态压力变化规律的准确测量，专门研制了DSP-Mi微型动态压力传感器。该型号传感器采用瑞士原装进口高性能MEMS压阻敏感芯体，结合国际先进焊接技术与微型化封装工艺，将芯体安装于不锈钢保护壳内，并通过硅橡胶弹性体填充涂覆，有效保护芯体免受外部环境影响。激励电源与信号量测通过传感器壳体背部或侧面的小型屏蔽电缆进行传输与供电。该设计使传感器具有有效尺寸小、结构紧凑、坚固耐用的特点，并表现出优异的高频动态响应性能和长期稳定性。尤为便捷的是，DSP-Mi 微型动态压力传感器可通过胶合或组装的方式，轻松固定至适配结构上。

典型特点

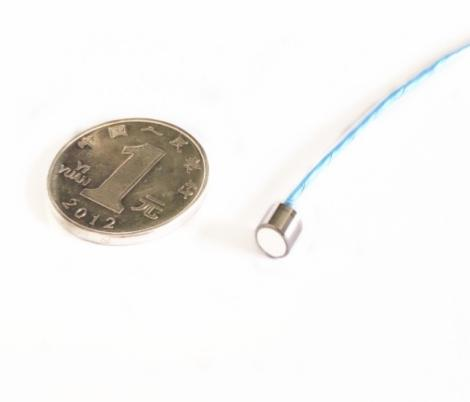

微型化，最小直径5.5 mm，长度4.5mm；

高频响，固有频率可达500kHz~1MHz；

宽压力量测范围，0~1.0MPa；

高精度，最高可达0.15%FS；

适用于各种静/动压力、气/液流体介质；

全不锈钢外壳，卓越的抗腐蚀性能；

抗强/弱电磁、耐高频冲击与高离心力；

瑞士原装进口组件，性能可靠；

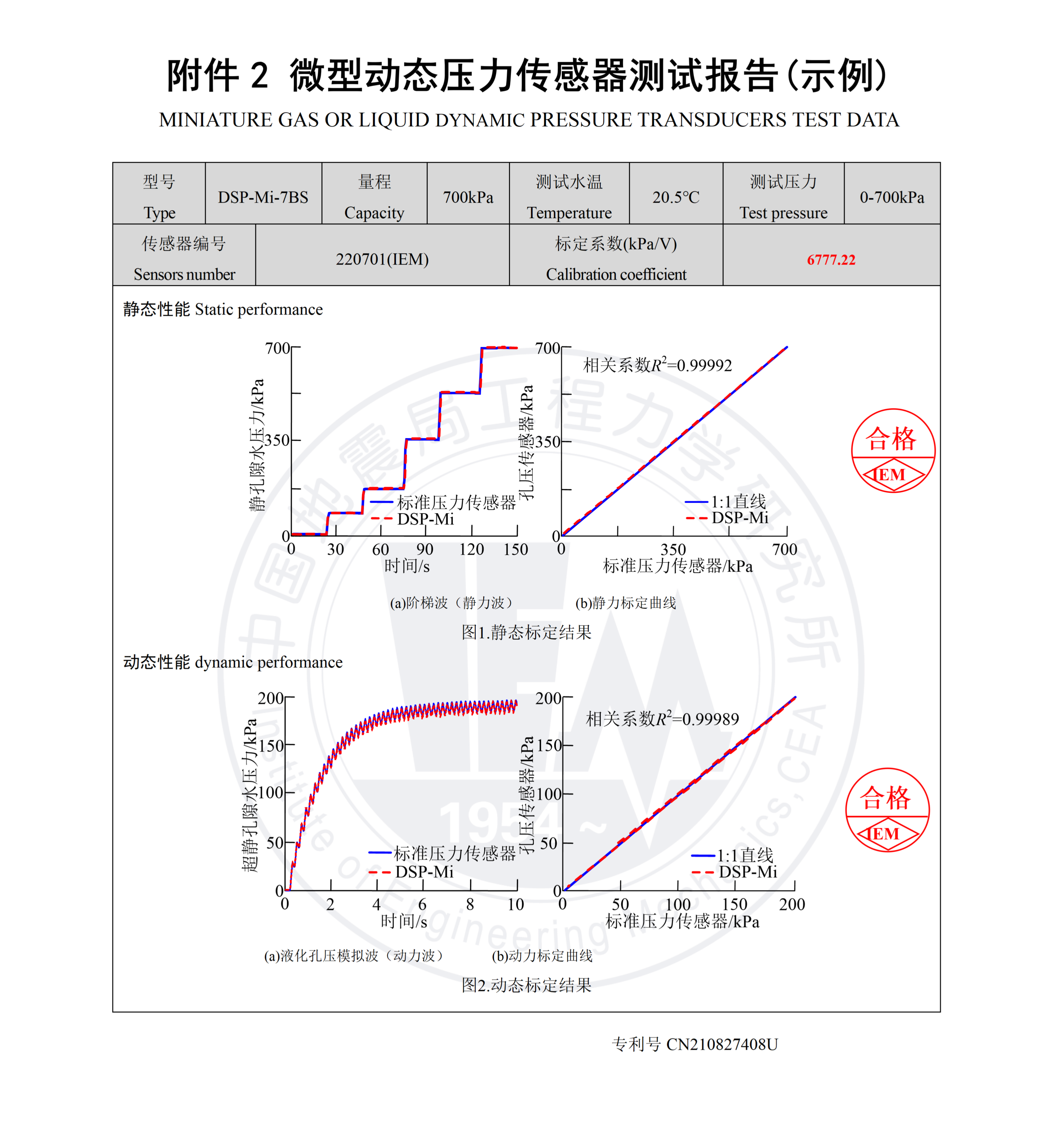

提供完整出厂测试报告；

典型应用

流体力学

水工试验

空气动力学研究

风动试验研究

化爆和水下爆破冲击波试验

技术参数

量程（PR或PAA)：0~1.2MPa；

过载压力：≥1.2倍压力；

固有频率：500kHz~1MHz；

线性度：典型±0.15% FS； 最大±0.25% FS；

综合精度：典型±0.15% FS； 最大±0.25% FS；

年漂移量：最大±0.50% FS；

稳定性：±0.25% FS；

响应时间：≤50us；

分辨率：≤0.010kPa；

体积变化：<0.01mm3/FS；

质量：2g；

机械冲击：≤50g；

扫频振动：sinus 10~500Hz，30g；

防护等级：IP65；

电缆尺寸：TPU∅1.6mm（洋红)。
