宽动态高分辨微型孔隙水压传感器DSP-II

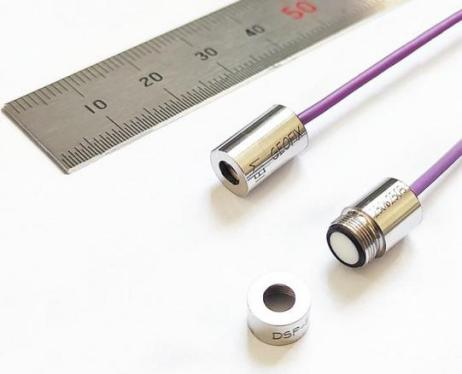

DSP-II 型孔隙水压力传感器采用瑞士原装进口的高性能MEMS压阻敏感芯体，结合国际先进的焊接工艺与微型化封装技术，将敏感芯体封装于不锈钢壳体内，并通过无应力胶进行保护。其结构具有有效尺寸小、线径细、紧凑坚固等特点，同时表现出优良的静/动态响应特性与长期稳定性。更为重要的是，该系列微型压阻式孔隙水压计创新采用螺纹连接的分体式优化结构，不仅能够简化透水石的饱和与清理操作流程，便于技术人员根据土体类型灵活选配适配的透水石，更可增强传感器的故障检测能力，显著提升核心元件的利用率。

典型特点

微型化，最小直径7.8mm、长度13.5mm；

高频响特性，固有频率可高达700kHz；

宽压力测量范围，0~1.0MPa；

宽温度使用范围，-40~+135；

适用于各种静/动孔压、气/液-流体介质；

卓越的抗腐蚀性能，全不锈钢外壳；

灵活性好，分体式结构；

透水石清理与饱和可独立进行；

高可靠性、高精度、高稳定性；

高分辨率，10Pa以内；

抗强/弱电磁、高离心力、冲击干扰；

高端压阻式芯体，性能可靠；

典型应用

动力离心模型试验

常规振动台试验

基质吸力测试试验

流体力学及水工试验

水下兵器试验研究

水下化爆冲击波试验等研究

技术参数

量程（PR或PAA）：-100kPa~1.0MPa

过载压力：≥1.5倍压力

线性（最佳拟合直线）：最小±0.10% FS；最大±0.25% FS；

综合精度：最小±0.10% FS 最大±0.25% FS；

年漂移量：最大±0.45% FS；

稳定性：±0.25% FS；

响应时间：<50μs；

分辨率：≤0.010kPa；

质量：5g；

机械冲击：≥50g；

扫频振动：sinus 10~1000Hz，30g；

防护等级：IP68；

壳体尺寸：∅8.8×13.5mm或 ∅7.8×13.5mm；
