静动态微型孔隙水压传感器DSP-I

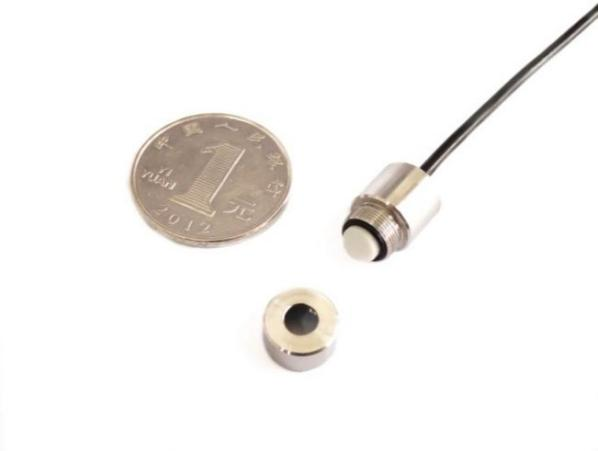

DSP-I型微型动态孔隙水压计采用国内先进的硅-硅键合技术与高性能MEMS压阻力敏元件，结合国际领先的微型化制作与封装工艺，具有有效尺寸小、线径细、结构紧凑、坚固耐用的特点，并展现出良好的静/动态响应性能与长期稳定性。尤为重要的是，该系列压阻式孔隙水压计采用螺纹连接的分体式优化结构设计，不仅便于透水石的饱和与清理操作，还可根据土体类型灵活选配透水石，同时增强了传感器的故障检测能力，并提高了核心元件的利用率。

典型特点

微型化，最小直径10mm、长度13.5mm；

高频响，固有频率可达300kHz；

宽压力量测范围，-100kPa~1.2MPa；

宽温度使用范围，-40~+125℃；

适用于各种静/动孔压、气/液流体介质；

卓越的抗腐蚀性能，全不锈钢外壳；

灵活性好，分体式结构；

透水石清理与饱和可独立进行；

透水石材质、孔隙大小可选；

高可靠性、高精度、高稳定性；

抗强/弱电磁、高离心力、冲击干扰；

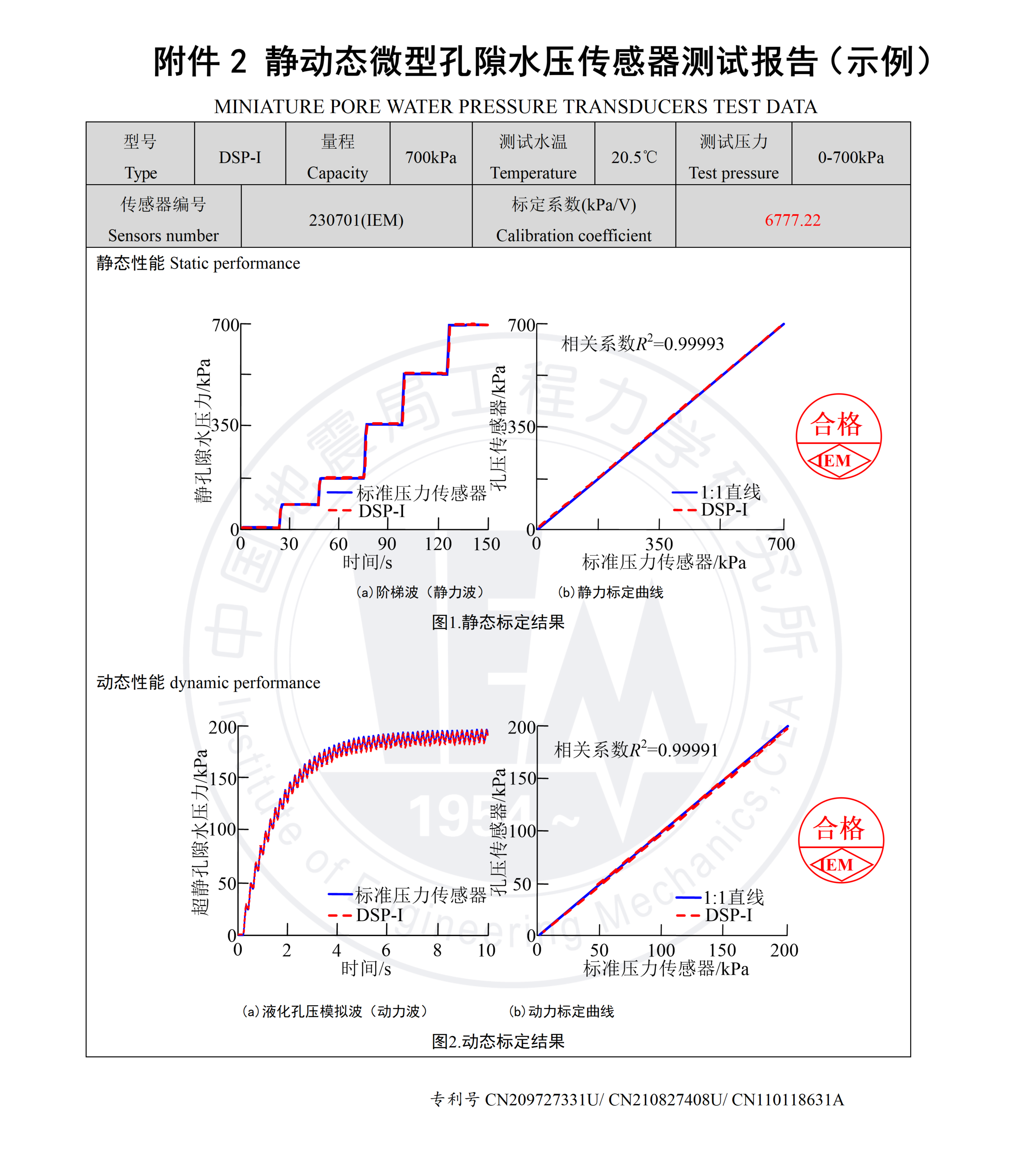

提供完整出厂报告，质保期达1年；

典型应用

静力离心模型试验

动力离心模型试验

常规振动台模型试验

单元模型试验

黏土基质吸力试验

地震场、水下爆炸试验等

海工结构物、井下台站监测

技术参数

量程（PAA）：-100kPa~1.2MPa；

过载压力：≥1.2倍压力；

线性（最佳拟合直线）：典型±0.25%FS；最大±0.45%FS；

综合精度：典型±0.25%FS；最大±0.45%FS；

响应时间：<0.1ms；

分辨率：≤0.030kPa；

质量：5g；

机械冲击：≥80g；

扫频振动：sinus1~1000Hz，50g；

防护等级：IP68；

壳体尺寸：∅12.0×14.6mm  或 ∅10.0×13.5mm；

电缆尺寸：PVC∅2.0mm（黑色) 或 TPU∅2.0mm（洋红) ；

透水石材质：烧结陶瓷/细烧不锈钢/细烧黄铜；

透水石孔隙：10um~100um；

透水石尺寸：∅6.8×3.0mm或∅5.8×3.0mm。
