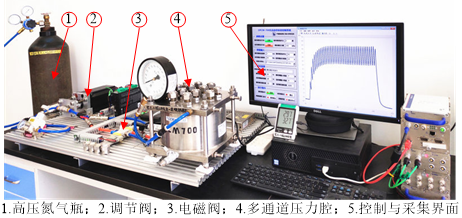

孔压/土压传感器复用标定装置DPCM-I

与其他压力传感器相比，孔隙水压力传感器以颗粒间孔隙液相应力为测试对象，其结构设计相对更为复杂；而土压力传感器虽结构复杂度低于孔隙水压力传感器，但受土拱效应与应力作用的影响，其测试结果的准确性会受到更多因素干扰。鉴于土工离心试验模型体积较小，需充分考虑模型与原型间的尺寸效应；且土工离心试验中的地震加载过程通常不超过1s，孔隙水压力/土压力的增长过程呈近似“瞬态”特征。此外，压缩地震波的频宽可达数百赫兹，若传感器响应速率与土体快速循环剪切过程不匹配，将阻碍对液化机理及其阈值条件的深入理解。为此，研发微型孔隙水压力传感器动力响应标定装置，对提升土工离心试验关键量测技术水平具有显著且重要的意义，DPCM-I型孔压/土压复用标定装置正是为适配这类复杂工况需求而专门设计的。

典型特点

均匀压力传递，多通道压力腔内部采用圆形气道、6个均布气口和特定引流线气道，可保证高压气体快速、均匀进/出。

长期承压密封，承压范围≥1.0MPa，承压时间≥72h，可适配传感器线缆直径1.0～4.0mm。

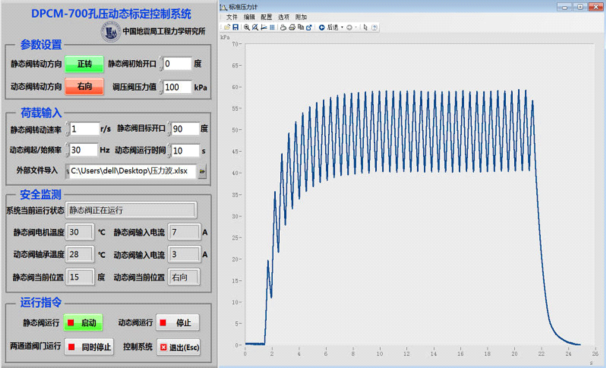

具有静/动态响应测试功能，任意荷载输入，可输入线性波、阶梯波等静力波，量程≤500kPa极限液化压力荷载、频率≤20Hz正弦波。

可同时标定11个传感器。

典型应用

静态性能标定试验

动态响应性能标定试验

长期稳定性标定试验

孔隙流体黏度影响性试验

传感器性能对比试验

技术参数

额定标定量程：1.0MPa；

最大耐压值：2MPa；

压力衰减率：≤1.0kPa/h；

连续加载持时：≥72h；

标定传感器数量：≤11个；

标定传感器尺寸：<∅14mm；

标定传感器类型：微型孔隙水压计/微型水压传感器/微型土压传感器；

防护等级：IP68；

质量：35kg。
