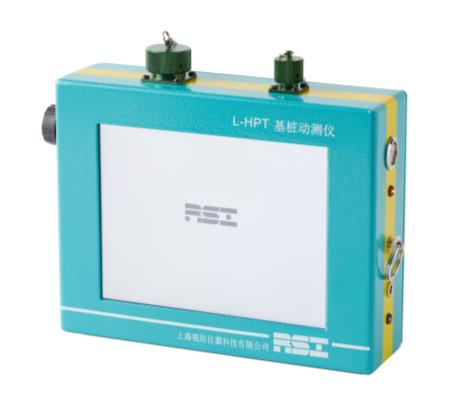

高低应变基桩动测仪L- HPT

产品介绍

• 按照国际先进动测仪器硬件和软件指标精心研制；

• 一套仪器同时具备高应变和低应变检测功能；

• 配置的高应变加速度传感器和低应变加速度传感器均为美国原装进口，性能稳定、

• 耐用、可靠；

• 配置独特的 2000με 大量程应变传感器；

• 传感器采用军用航空接头，与美国 PDA 仪器可以通用（卡口）；

• 电缆线为定制的物探野外专用电缆线，防高低温、耐用。

• 仪器的操作非常简便、流畅；

• 数据连续自动保存，可用于连续打桩监控试验；

• 拟合软件具有智能化完全自动拟合功能，可靠、使用方便；

• 分析软件可以在 WINDOWS XP、WINDOWS 7 及 WINDOWS 8 上运行；

• 仪器具备数据实时上传功能（配件另配）。

仪器用途

高应变：检测基桩的单桩承载力、打桩监控和桩身完整性；

低应变：检测基桩的桩身完整性并判定缺陷位置 ；

相关规范

符合国内建筑、港口水运、交通、电力、铁路等行业和国外现行的规程规范。如：

（1）ASTM D4945 美国 ASTM 标准 - 标准的基桩高应变完整性测试方法

（Standard Test Method for High-Strain Dynamic Testing of Piles）

（2）ASTM D5882 美国 ASTM 标准 - 基桩低应变完整性测试方法

（Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations）

（3）中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ 106-2014）

（4）中华人民共和国建筑行业标准《基桩动测仪》（JG/T 518-2017）

产品规格

• 尺寸：62×172×225mm；

• 重量: 2.0kg；

• 8 英寸触摸屏和高亮度彩色液晶显示屏，可使用手或触摸笔，直接在屏幕上操作；

• 接头全部采用军工级航空插头，仪器采用金属外壳，全封闭。

技术参数

★高应变部分：

• 按照不低于国际最先进高应变仪器硬件和软件指标精心研究制造；

• 采用美国原装全进口加速度传感器采用 2000με 的大量程应变传感器，且两侧带保护；

• 采用 24bit 的高精度 AD 分辨率；

• 采样频率分为 10kHz，20kHz 和 40kHz 三档可调；

• 采样长度 1024 点、2048 点和 4096 点可选。最大采样时间可达 400ms；

• 试验时能够对加速度和应变传感器进行自检，自判定系统是否处于正常状态，并在仪器上提示；

• 能够实时自动检查应变传感器的由于安装原因产生的静态应变偏差值，并在试验之前自动归零校正；

• 数据通过外置的 U 盘直接导出；

• 能连续采样，自动保存；

• 一次性最多可贮存 10 万多锤实测曲线；

• 仪器可以用于灌注桩承载力和桩身完整性检测；

• 专门的设计用于连续打桩监控试验；

• 数据格式与 PDA 兼容（.X01 格式）；

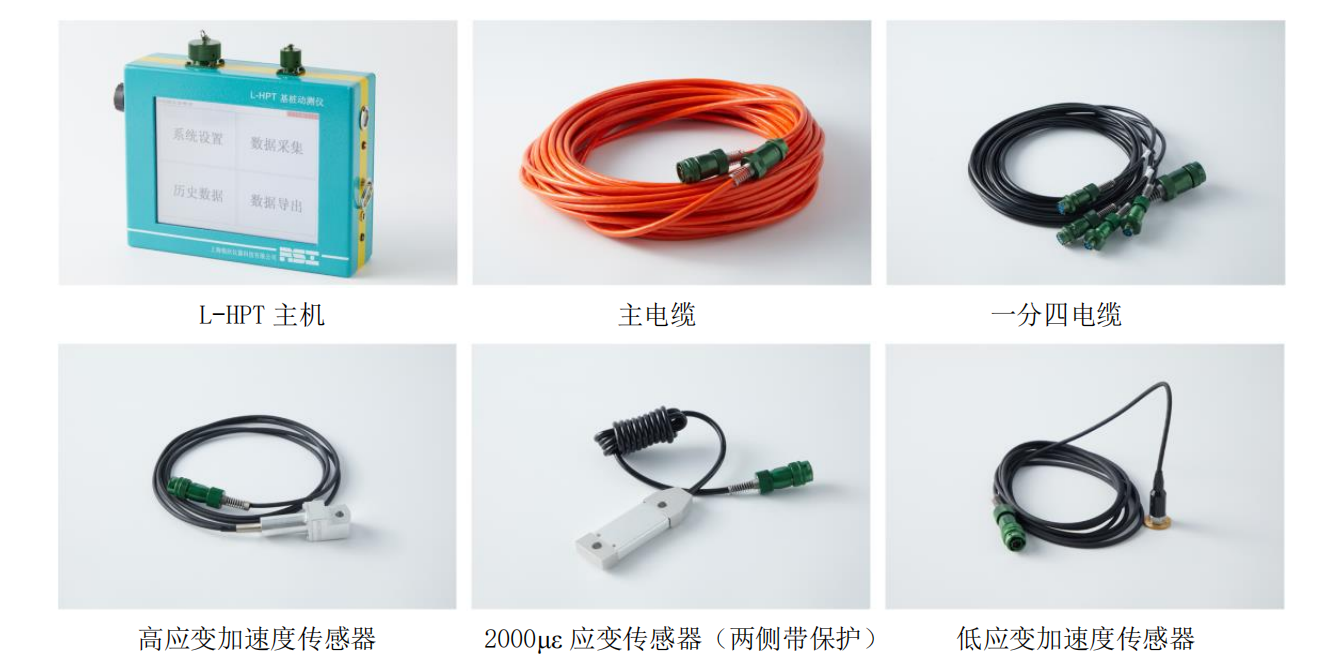

• 主电缆、一分四电缆、传感器及其接头都与美国 PDA 兼容（卡口）；

• 仪器内置锂电池，可连续使用 6 小时以上；

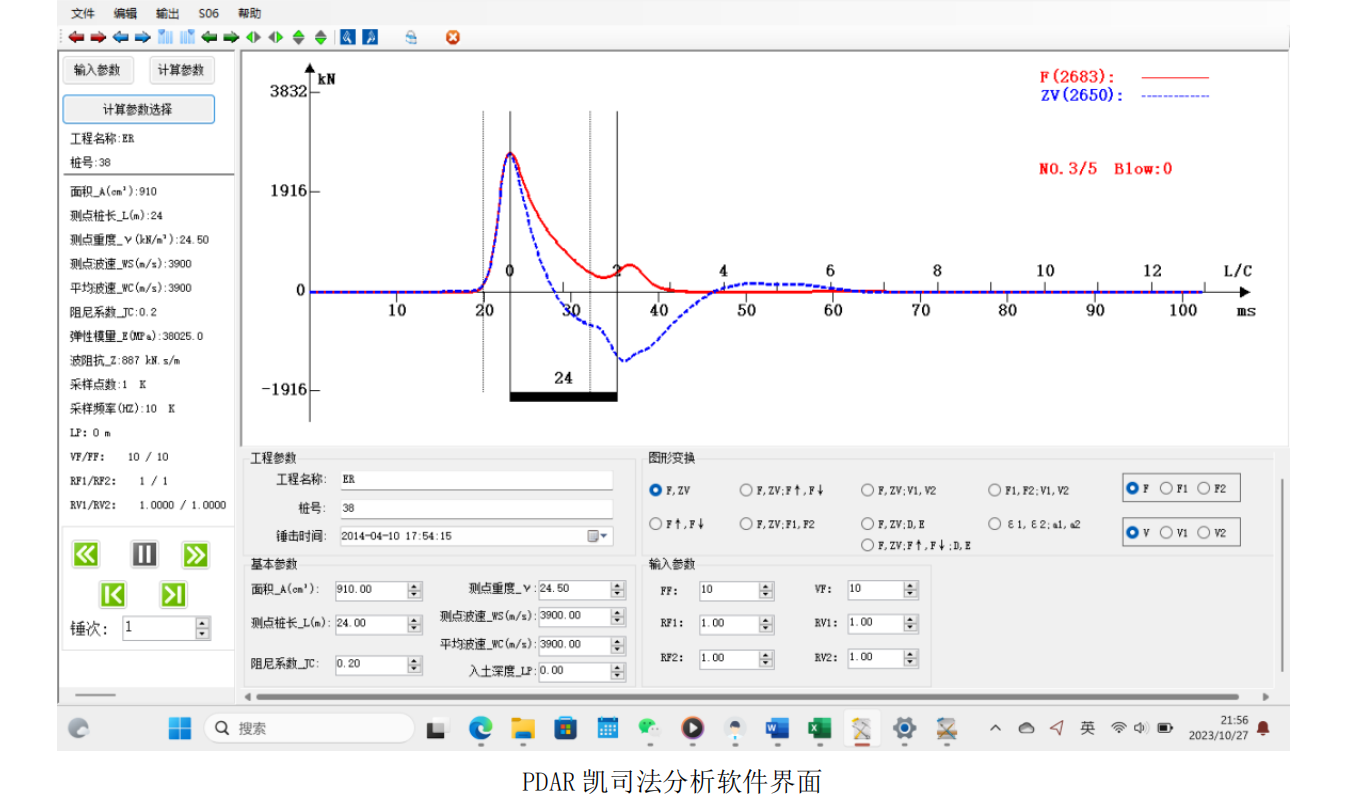

• PDAR 分析软件，进行凯司法实时计算分析；

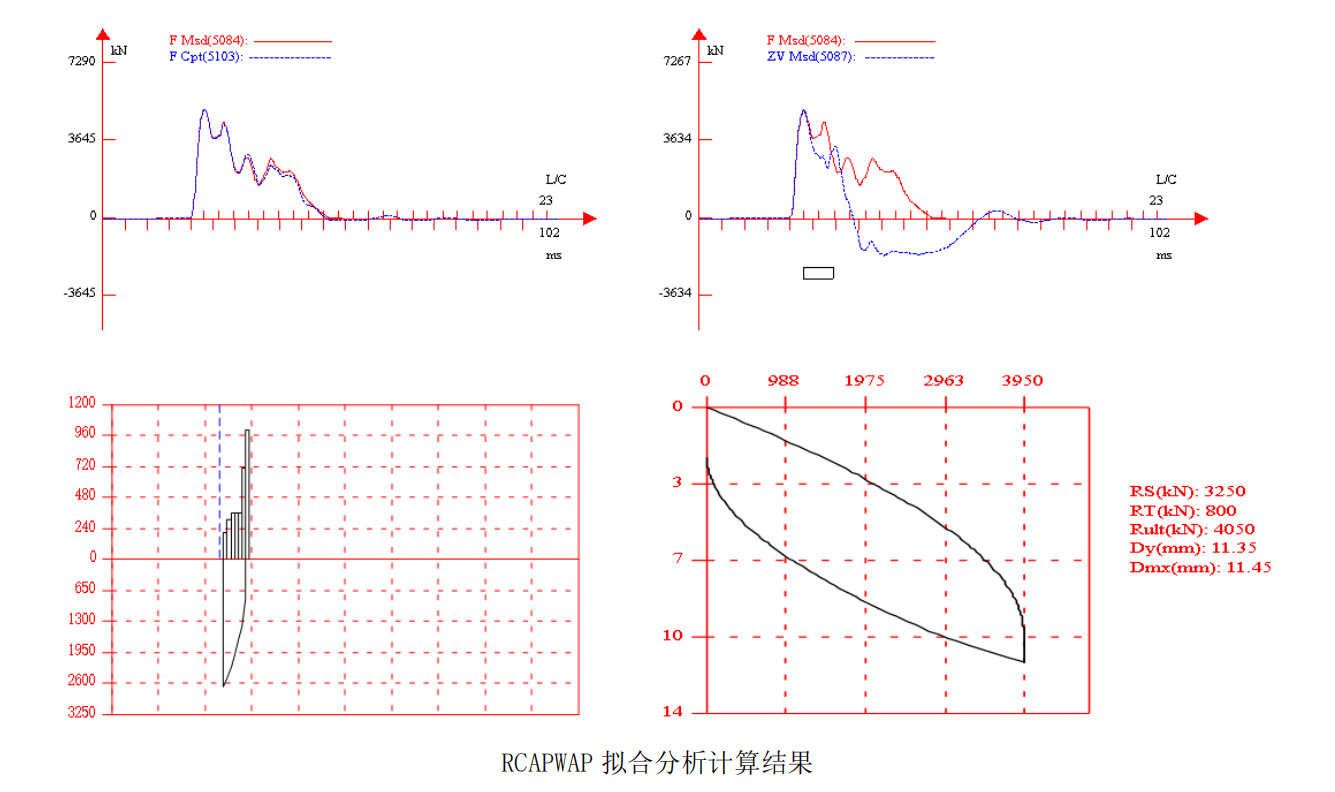

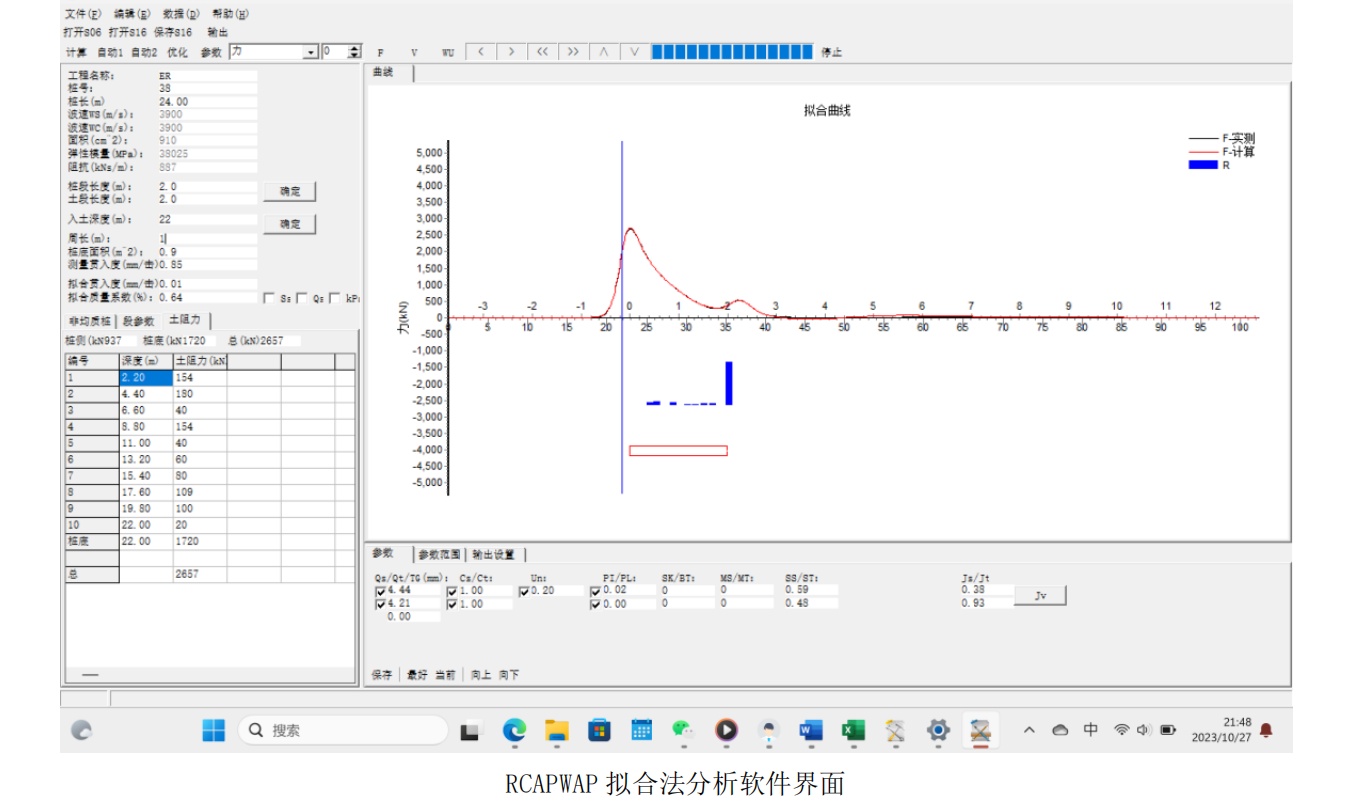

• RCAPWA 拟合分析软件具有智能化全自动拟合分析功能；

★ 低应变部分

采用美国原装全进口加速度传感器；

采用 24bit 的高精度 AD 分辨率；

采样频率 48kHz，96kHz，144kHz 三档可调；

采样长度 4096 点；

现场采集数据时，具有多锤平均叠加功能；

仪器具有现场已检测桩数量的自动统计功能；

数据通过外置的 U 盘直接导出；

具有小波分析功能；

能连续采样；自动或手动保存可选；

采样同时，能作指数放大和小波分析等；

一次性可保存 10 万多条实测曲线；

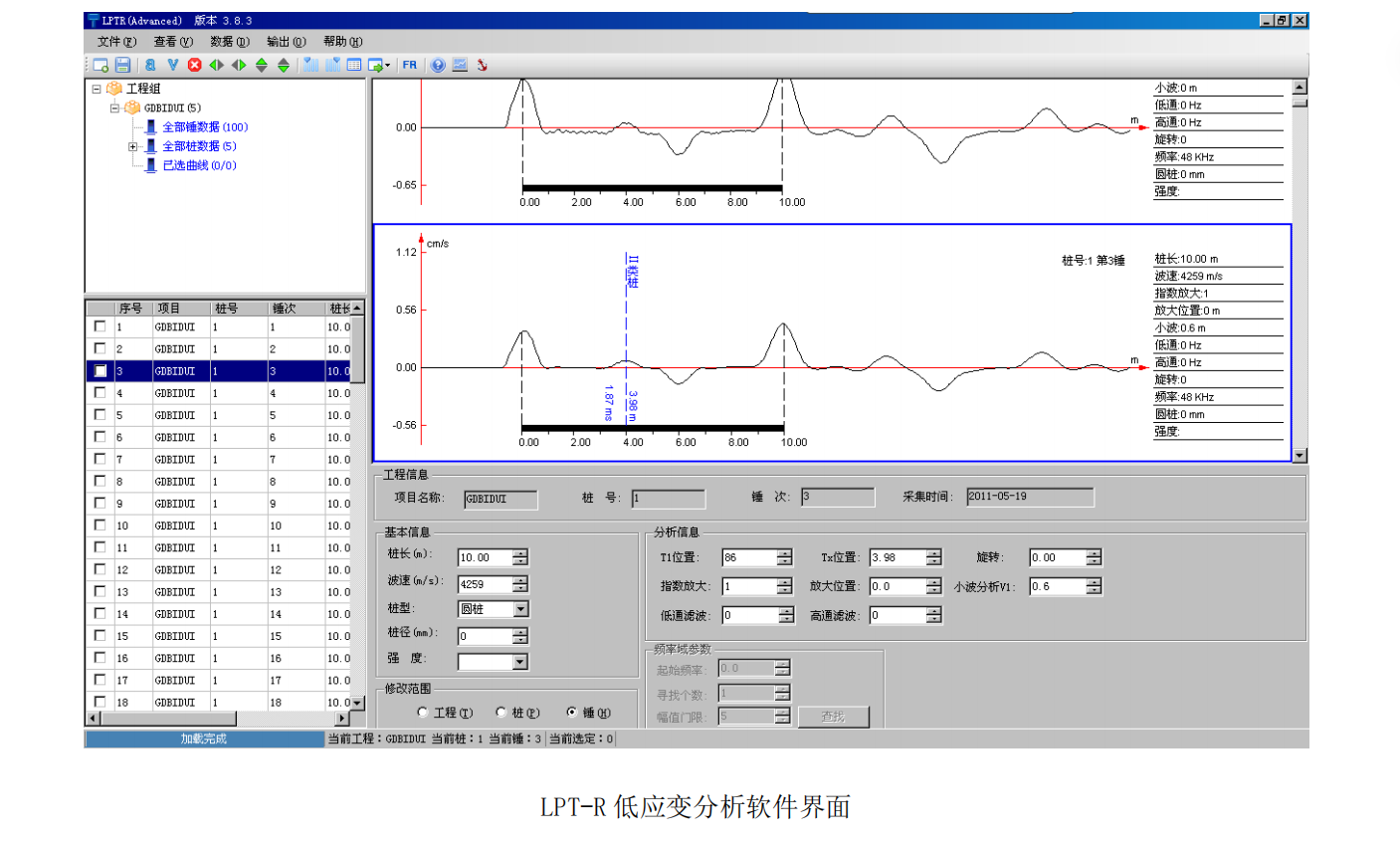

实测曲线分析软件：功能齐全，操作方便。不仅具有指数放大、高通和低通滤波等常规分析功能，而且具有先进的小波分析功能，能使曲线去伪存真，让桩身质量本质表露无遗；

数据分析时，在参数“修改范围”中具有“工程”、“桩”和“锤”三种修改方式，

实现了实测曲线分析的批处理，大大提高了数据分析的速度和工作效率；

具有桩身缺陷位置自动计算功能；能在实测曲线上标识多个缺陷；

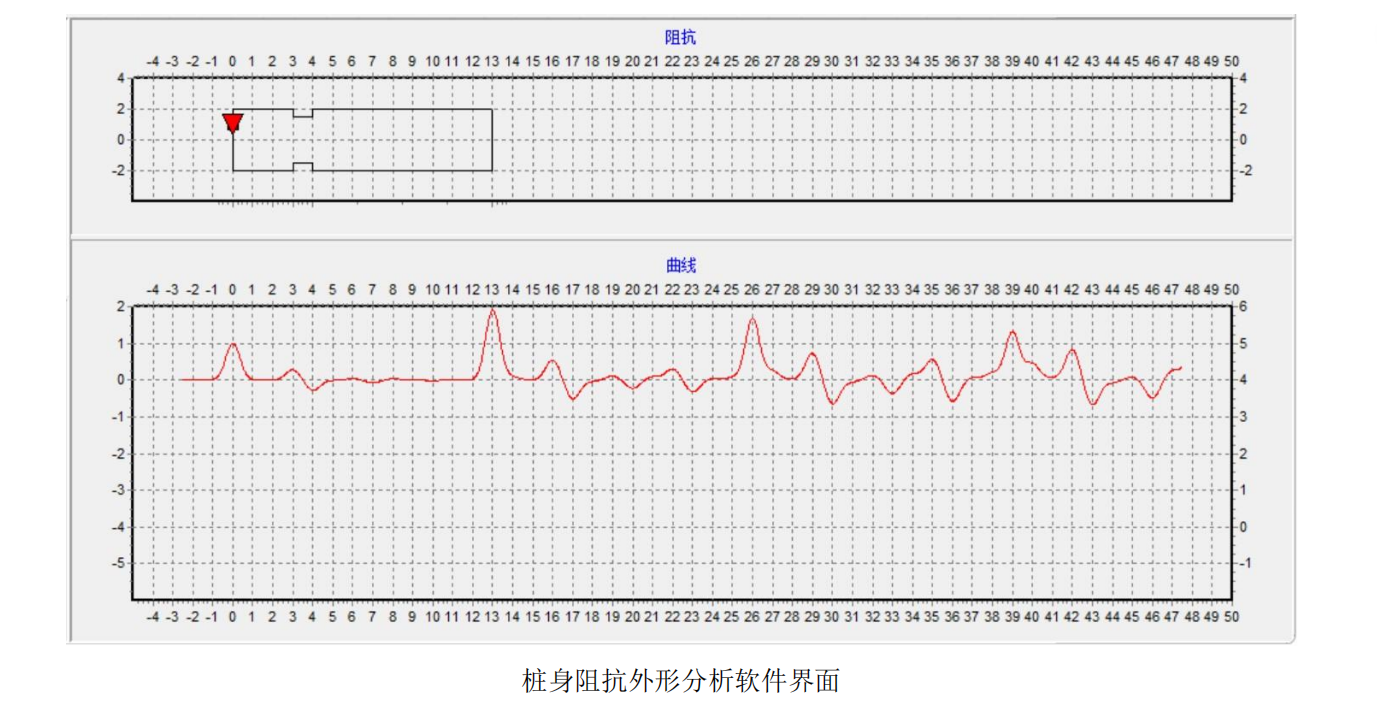

能定量计算桩身阻抗外形；

完整性判定结果能直接输出在汇总表中，无需分析人员手动编辑。
