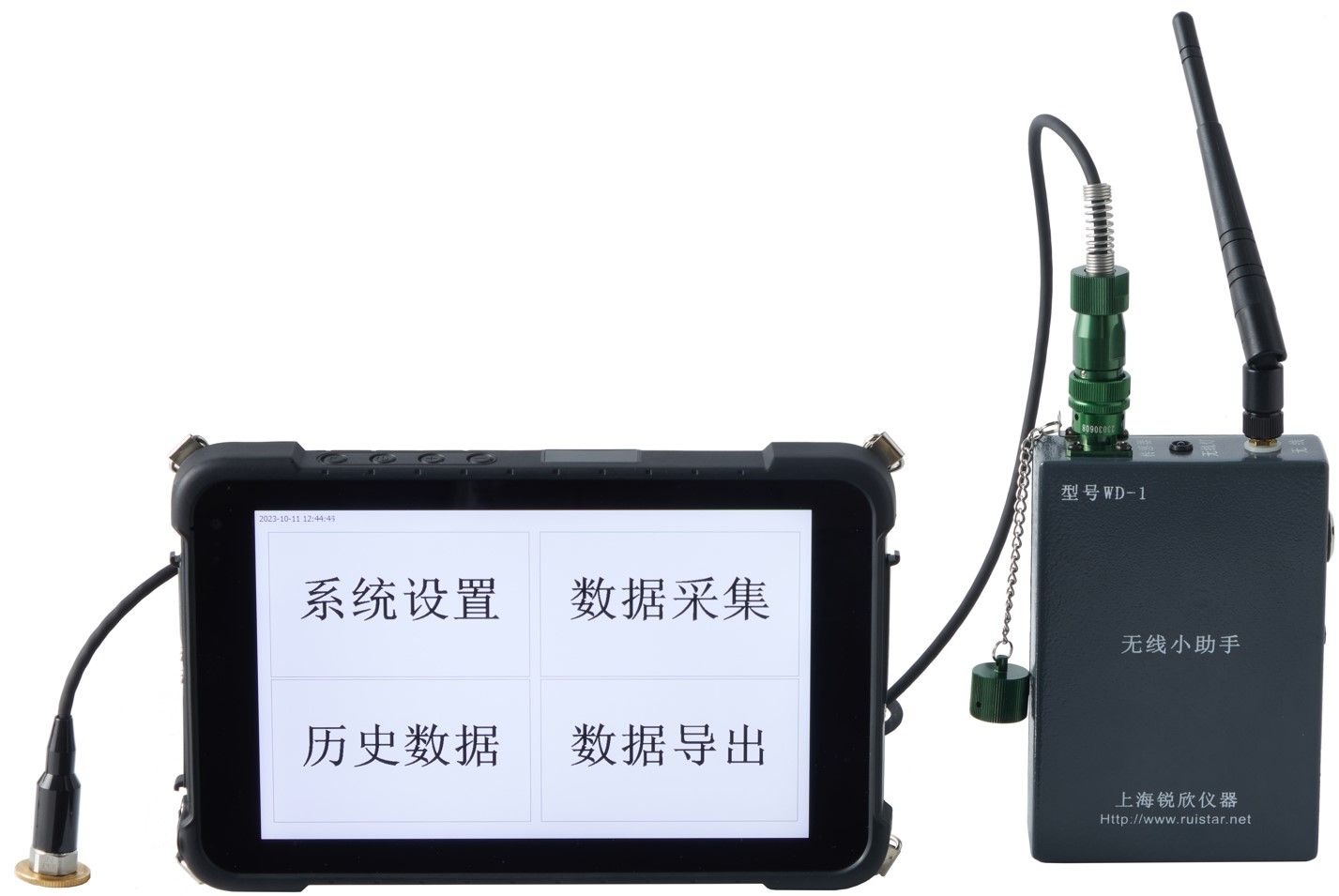

无线低应变基桩动测仪LPT-EV

产品简介

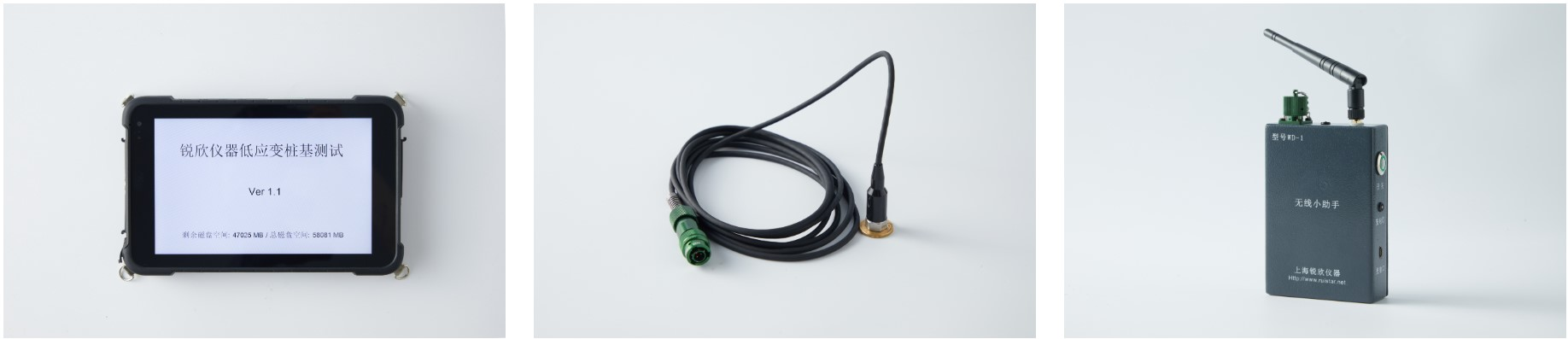

• 通过无线小助手采集数据，通过 WIFI 发送数据至主机，传输距离≥50m。

• 使用方便、高效，8 英寸显示屏，阳光下清晰可见。

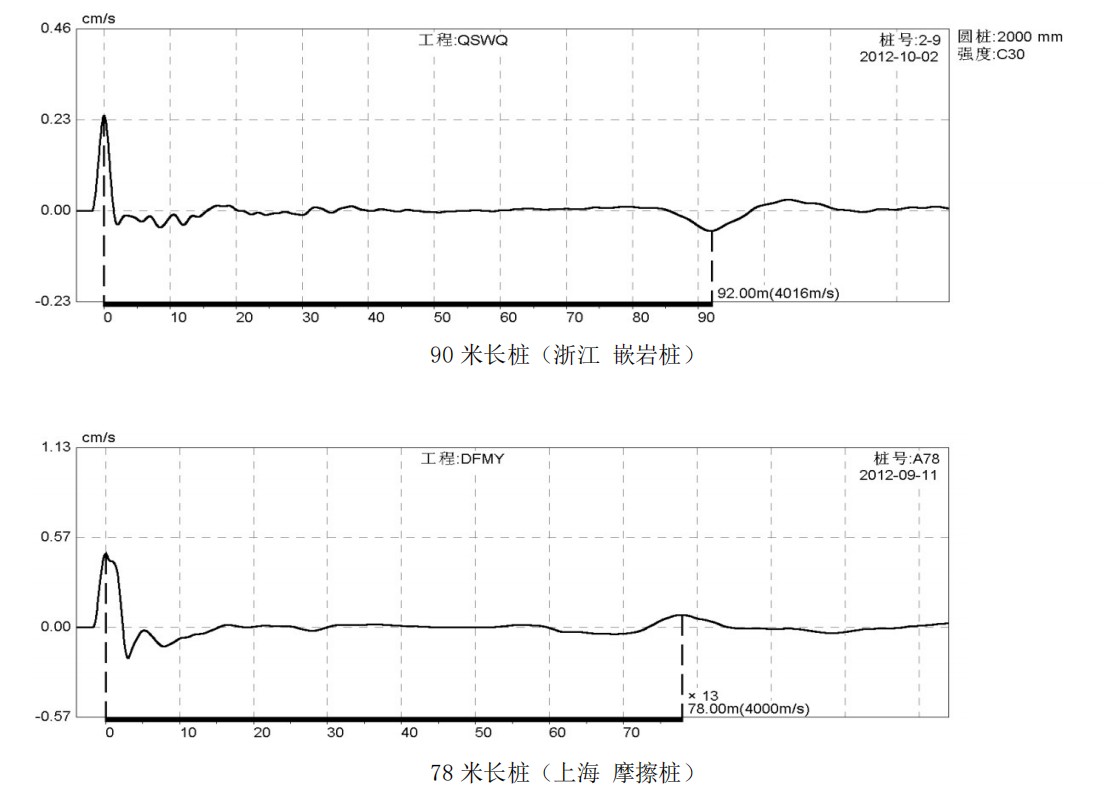

• 采样长度高达 4096 点，能检测到的有效桩长更长。

• 加速度传感器为美国原装进口：宽频（长桩、短桩检测效果俱佳）。

• 独有的桩身完整性分析软件，计算分析桩身阻抗。

• 主机上可装分析软件，现场即可分析数据。

仪器用途

检测基桩的桩身完整性并判定缺陷位置

相关规范

符合国内建筑、港口水运、交通、电力、铁路等行业和国外现行的规程规范。如：

（1）ASTM D4945 美国 ASTM 标准 - 标准的基桩高应变完整性测试方法

（Standard Test Method for High-Strain Dynamic Testing of Piles）

（2）中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ 106-2014）

（3）中华人民共和国建筑行业标准《基桩动测仪》（JG/T 518-2017）

产品规格

• 尺寸：228×147×16mm；

• 重量: 0.7kg；

• 8 英寸触摸屏，阳光下可视；

• 主机全封闭，防水等级 IP67。

技术参数

• 采用美国原装全进口加速度传感器；

• 采用 24bit 的高精度 AD 分辨率；

• 采样频率 48kHz，96kHz，144kHz 三档可调；

• 采样长度 4096 点；

• 现场采集数据时，具有多锤平均叠加功能；

• 仪器具有现场已检测桩数量的自动统计功能；

• 数据通过外置的 U 盘直接导出；

• 具有小波分析功能；

• 能连续采样；自动或手动保存可选；

• 采样同时，能作指数放大和小波分析等；

• 一次性可保存 10 万多条实测曲线；

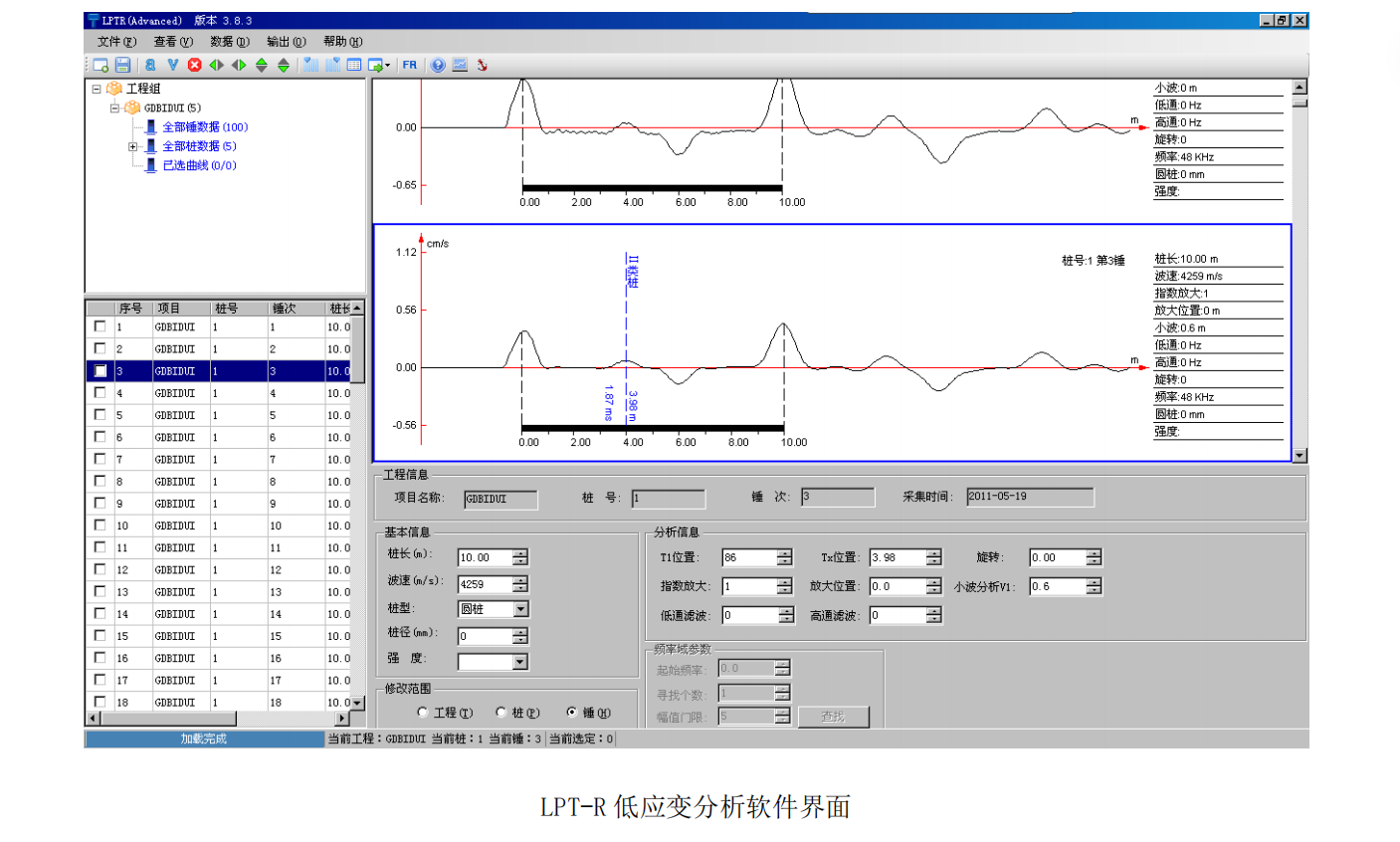

• 实测曲线分析软件：功能齐全，操作方便。不仅具有指数放大、高通和低通滤波等常规分析功能，而且具有先进的小波分析功能，能使曲线去伪存真，让桩身质量本质表露无遗；

• 数据分析时，在参数“修改范围”中具有“工程”、“桩”和“锤”三种修改方式，实现了实测曲线分析的批处理，大大提高了数据分析的速度和工作效率；

• 具有桩身缺陷位置自动计算功能；能在实测曲线上标识多个缺陷；

• 能定量计算桩身阻抗外形；

• 完整性判定结果能直接输出在汇总表中，无需分析人员手动编辑；

• 现场实测数据和现场位置，通过 INTERNET 网络，同步实时地传送到远程监控中心。
