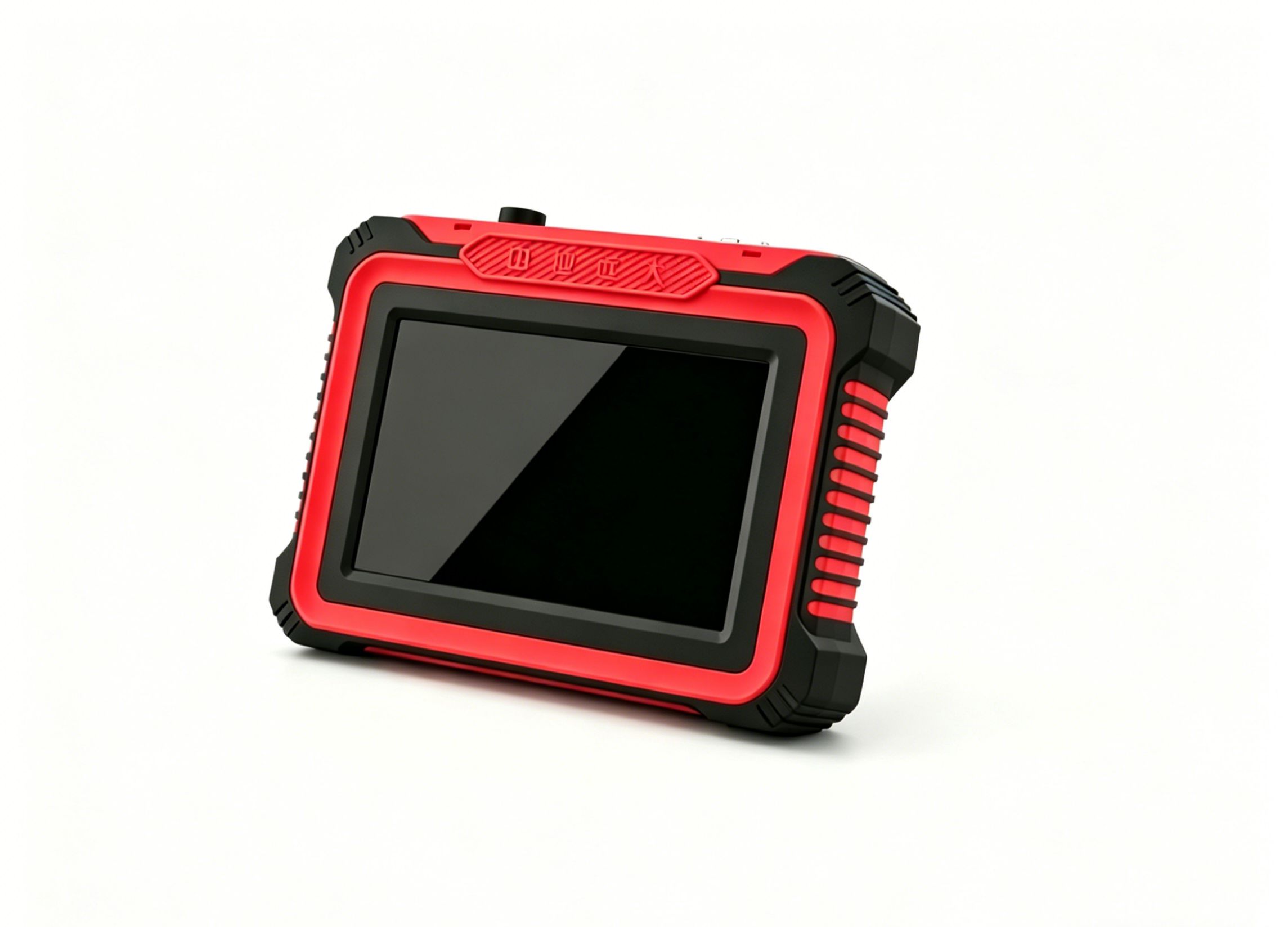

ZD-S6工程勘察工作站

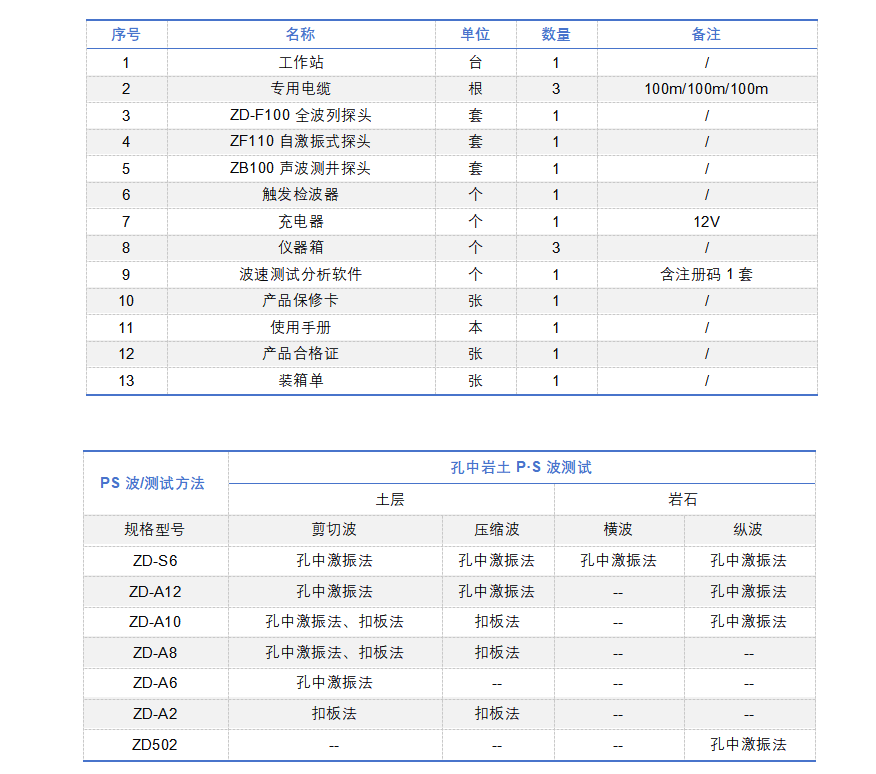

应用范围

适用工程勘察岩石土层PS波测试；划分场地土类型和场地类别；工程地质勘查、铁路勘测、地震评价、地质灾害监测、水利水电勘察设计等有关研究地层波速的领域。

功能特点

孔中激振法（自发自收）测试钻孔“土层”的剪切波（S波/横波）和压缩波（P波/纵波）；

孔中激振法（自发自收）测试钻孔“岩石”的横波（S波）和纵波（P波）；

岩石岩芯P波、S波测试波速值，力学参数计算，即动弹性模量Ed、动剪切模量Gd、泊松比µ；

低频地脉动卓越周期测试。

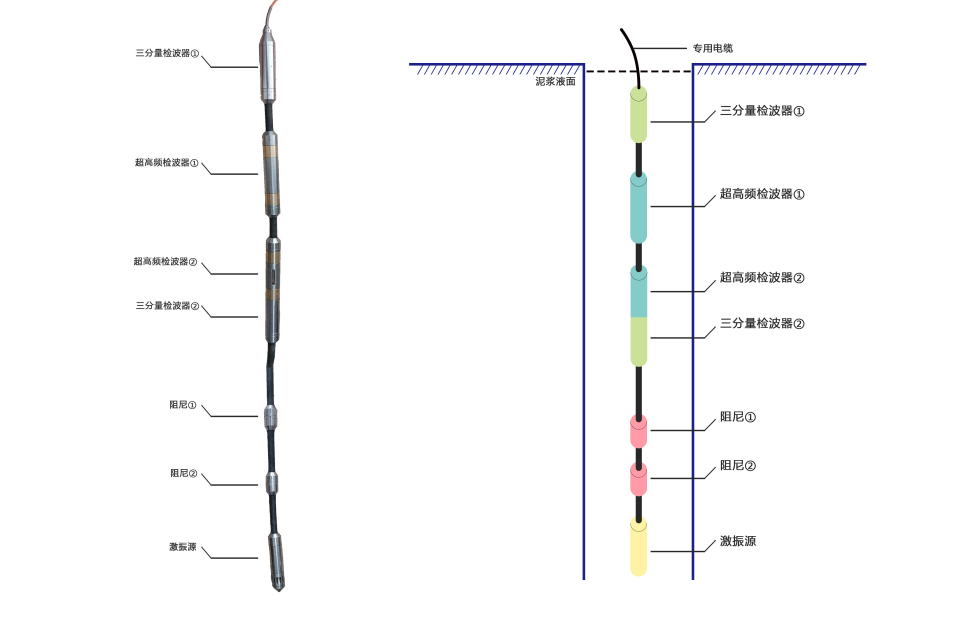

ZD-F100全波列探头测试方法

全波列探头是采用高低频发射激震源位于接收检波器下部，通过在土层和基岩利用低频三分量检波器和超高频三分量检波器接收不同频带信息，进行波形波峰互相关运算，并进行有效优化显示。

该仪器可在孔中某一深度处，同时测试横波波速和纵波波速，也可同时测试超声波波速；

该仪器纵横波与超声波测试无需换探头，可根据需要操作主机，进行随时切换；

该仪器所有波速的测试均采用自动判读，可直接显示波速值；

该仪器采用微动震源，测试精度不受深度影响；

该仪器可同时测量并显示不同震波，三维共六个参数，为未来测井领域的新技术开发，创造了广阔空间；

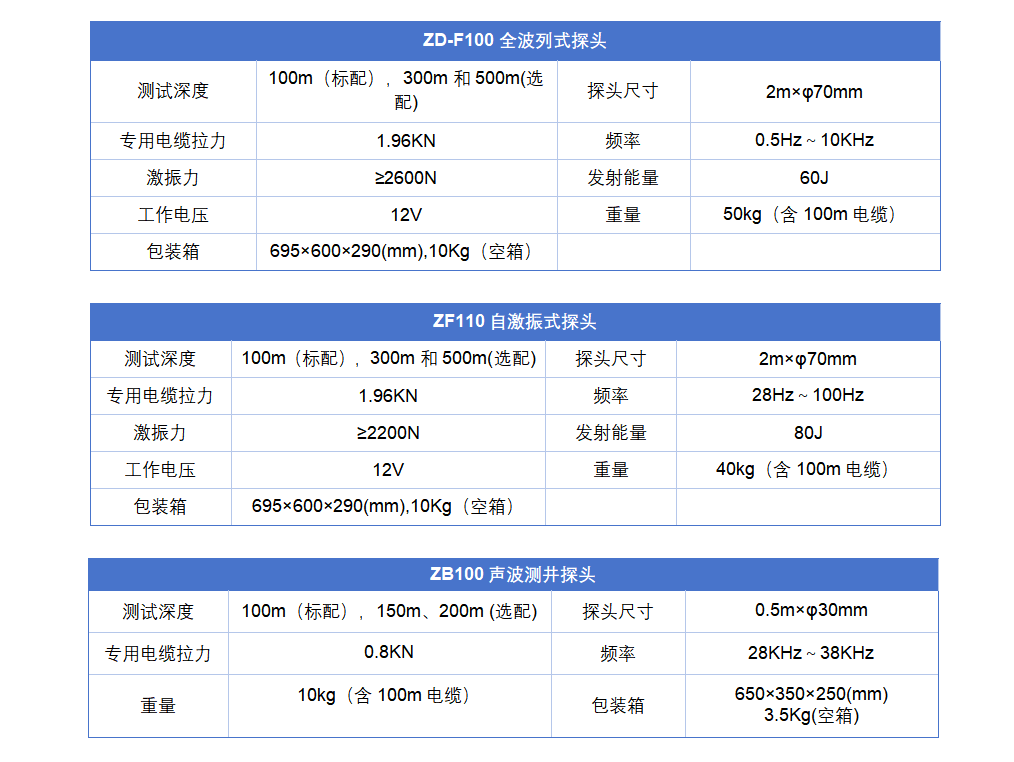

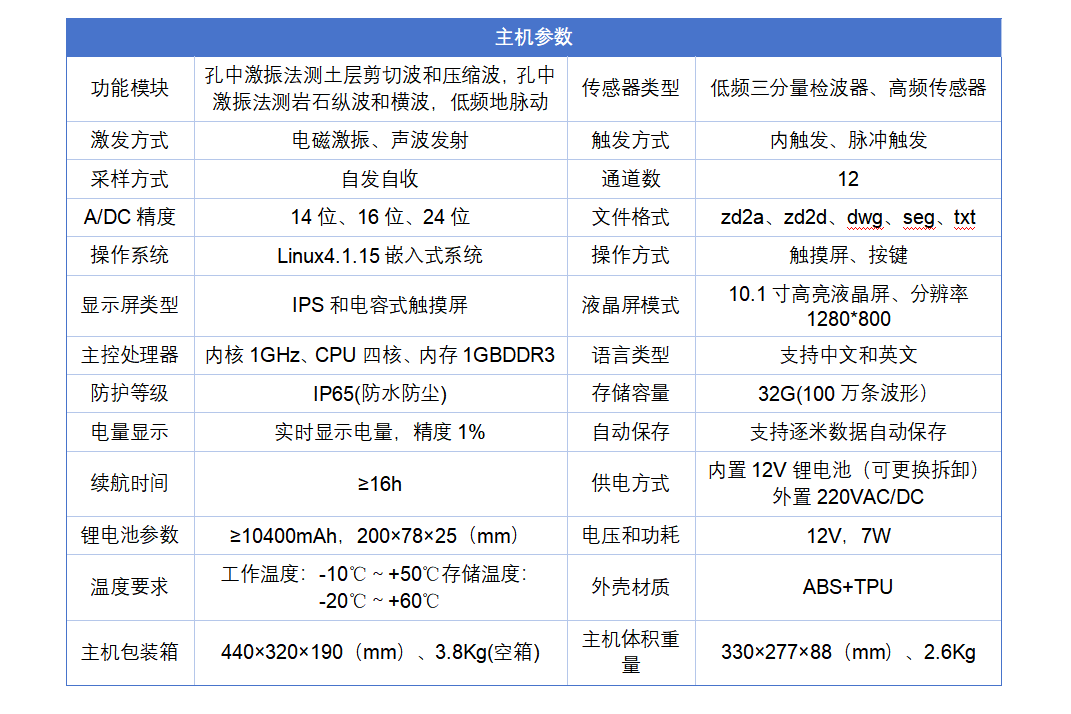

技术参数

分析软件

ZDMS波速测试分析软件配套具有自主知识产权注册码1套；

分析软件支持win7/8/9/10/11，支持中文和英文，兼容无线自动更新升级功能；

分析软件具有波形图、曲线图、波列图、数据表、灰度图，包含平面图和剖面图效果。

分析软件具有自动高低通道滤波、波形拟合、自动寻找初值、波形曲线颜色自定义设置；

分析软件具有波形剖面图、平面图和HV(D-S)、HV((D-T)、HV-2D曲线导出功能；

分析软件输出报告支持Microsoft office（Word、Excel）、wps、txt、bmp、jpg、pdf、seg等八种格式；

分析软件等效速度支持岩土规范20m、铁路规范25m、具有自动计算逐层等效速度值和任意深度设置功能；

分析软件波形图导出支持单通道波形图、双通道波形图及HV曲线同时导出方式；

分析软件数据波形曲线支持数据、波速、HV曲线同一屏显示功能；

分析软件报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能；

分析软件成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距曲线、柱状图等自定义功能，可根据实际情况选择；

分析软件输出支持自定义页眉、页脚、页面设置，页面支持选择A4、A3、A2；

分析软件输出支持原始数据、数据汇总、工程信息、时间、泊松比µ、Ed、Gd、HV曲线自由设置功能；

分析软件波形设置支持每一道波速时间单击显示时间、正反向设置，同一窗口显示一二道波形。
