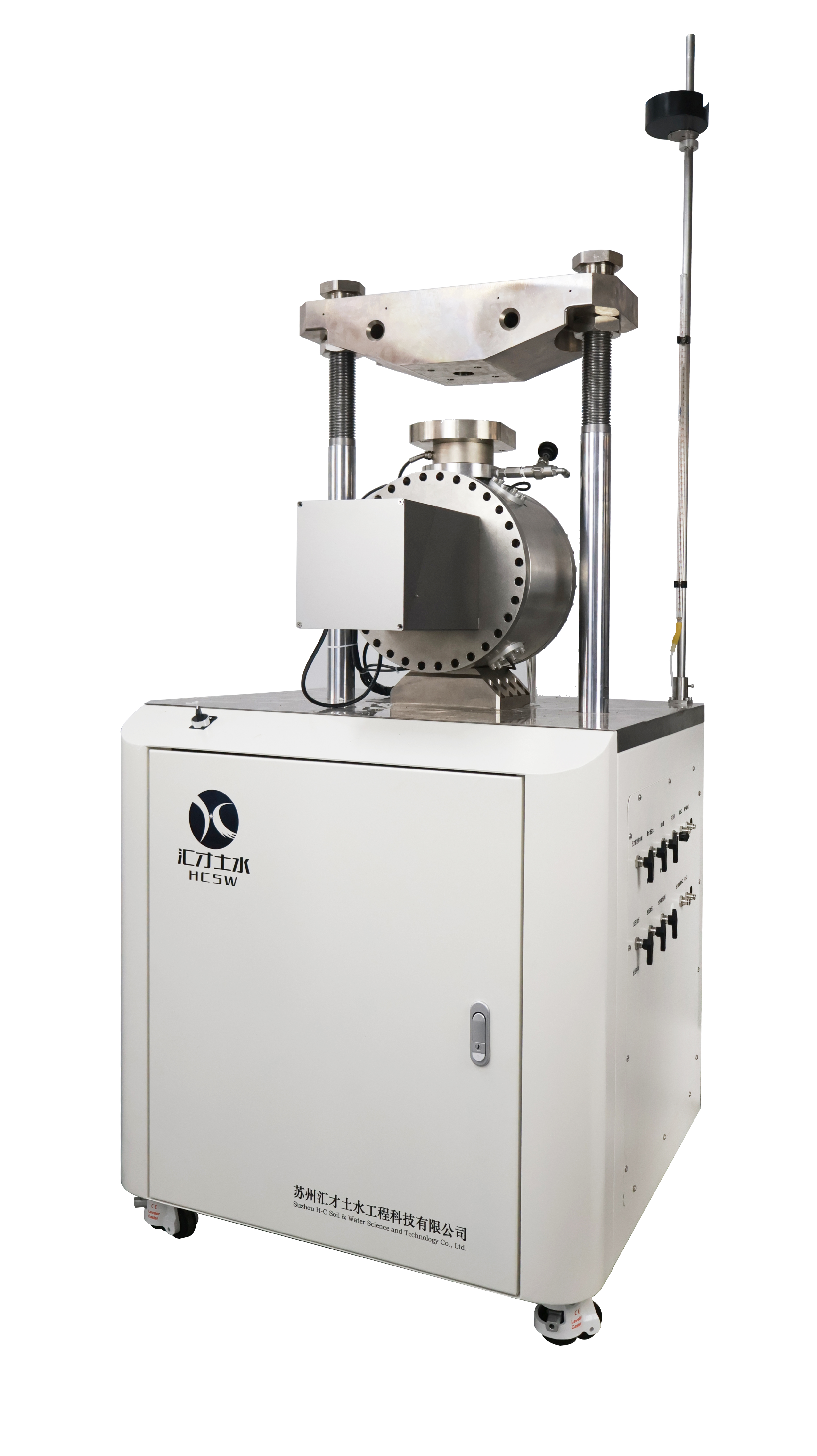

动态三轴测试系统HC-MDT/HC-LDT

系统描述

动态三轴测试系统能够满足室内岩土试验领域动三轴试验系统低成本、功能全的要求，可对试样进行应力 / 应变循环加载，可配备土样全表面变形图像测量系统。常用于土木建筑工程、水利工程、交通运输工程领域的物理性能测试。可进行B-检测、反压饱和、UU、CU、CD、围压加卸载循环试验、轴压加卸载循环试验、应力路径试验、动模量 - 动阻尼试验、动液化试验、用户定制试验。

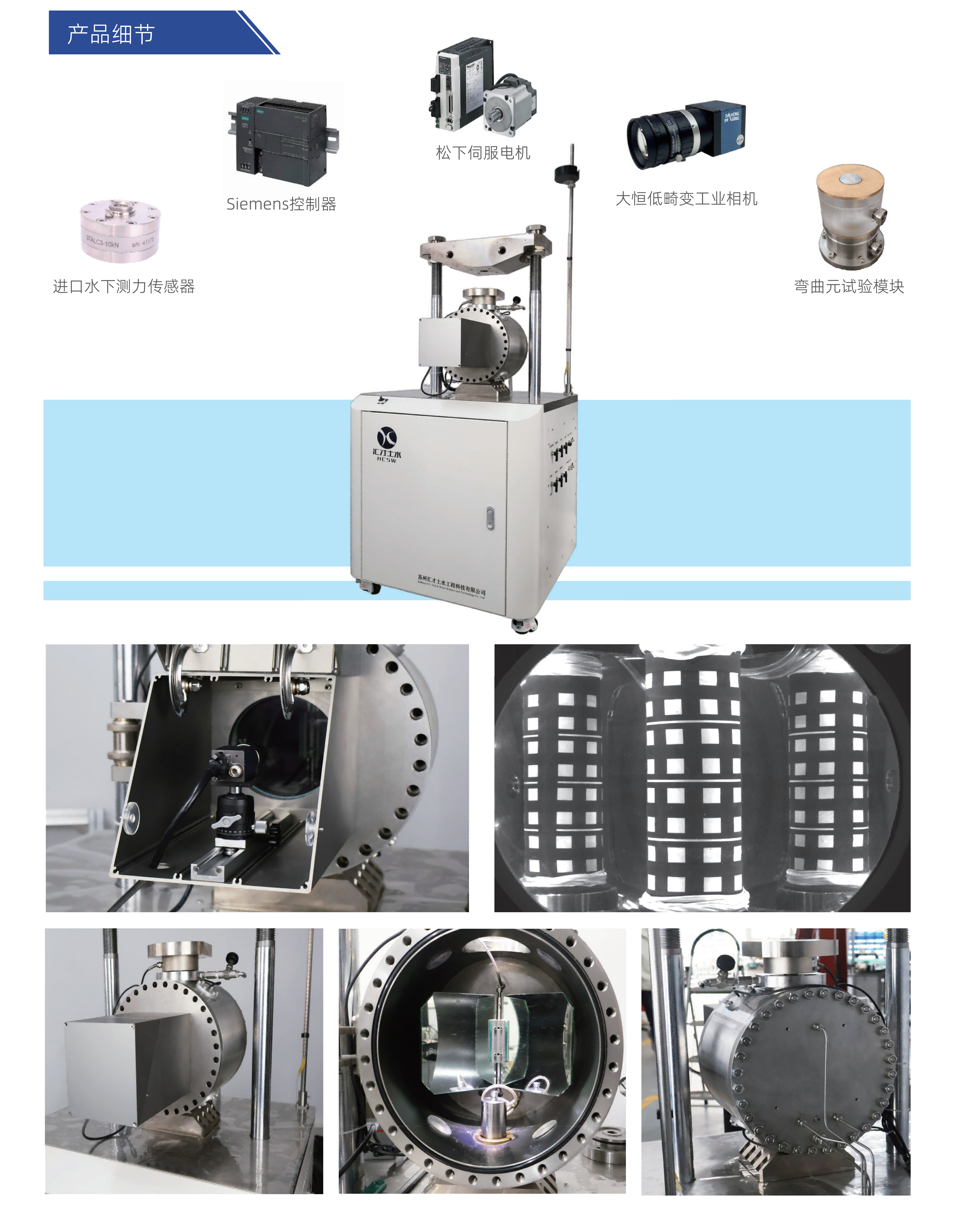

系统特点

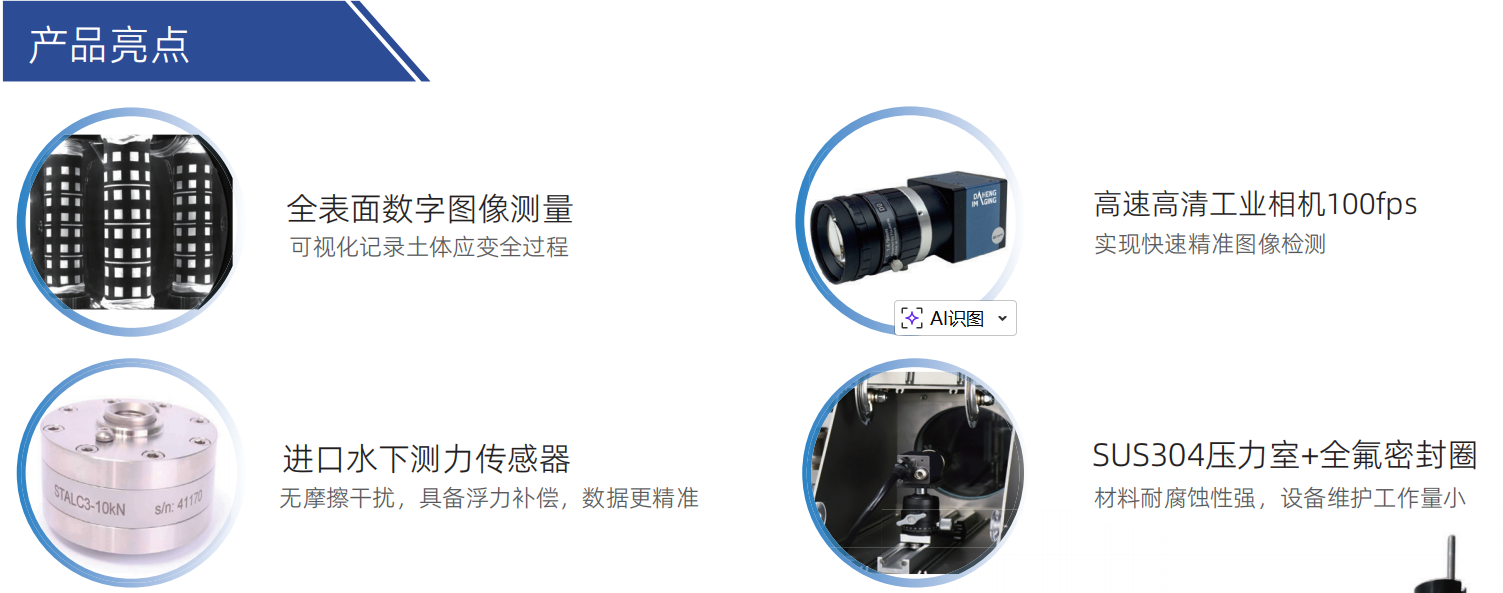

配有全表面变形图像测量系统；

配备围压补偿功能；

高精度伺服电机控制；

可更换的多量程水下传感器，密封圈摩擦力不会影响轴向力读数；

用户可定制试验或可自行二次开发升级试验；

帮助用户预先进行土工试验，确定 PID 等参数设置，简化用户试验过程；

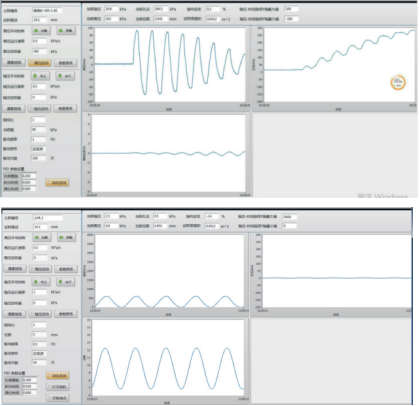

闭环动态控制轴向位移和轴向力，支持正弦 / 三角波形/自定义波形。

技术参数

试样尺寸:38mm/39.1mm/50mm/61.8mm/100mm；

围压/反压范围：0~1MPa/0~2MPa；

围压/反压精度：0.15%F.S或0.25%F.S；

轴向振动频率：0~5Hz（电动）、0~10Hz（液压）；

位移测量：磁致伸缩传感器；

最大轴向荷载：5kN/10kN/20kN/40kN/60kN；

轴向荷载精度：0.1%F.S；

轴向加载速率：0.001~50mm/min；

波形：正弦波/三角波/自定义波；

位移精度：1um；

图像测量精度：10-4~10-5*试样高度；

图像采样频率：最高100帧/秒；

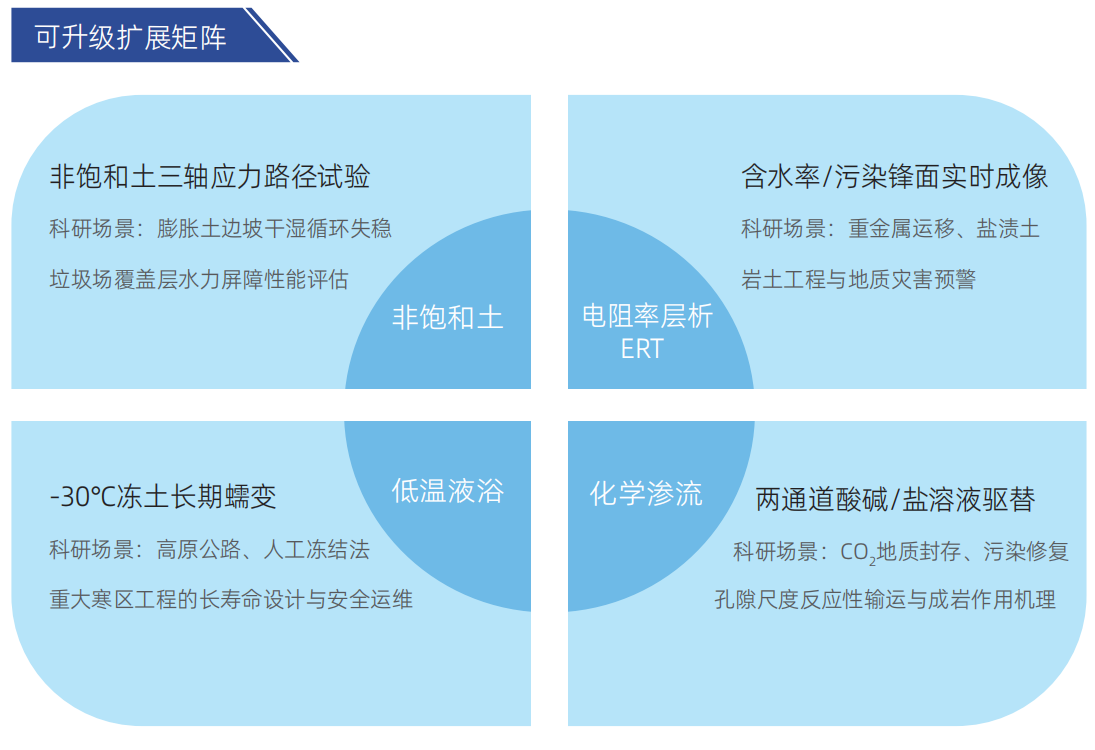

升级选型

非饱和土功能；

温度控制功能：-20~+65℃（可定制）；

全自动电磁阀功能(0~1MPa/0~2MPa)；

声发射功能；

远程云服务；

弯曲元检测功能；
