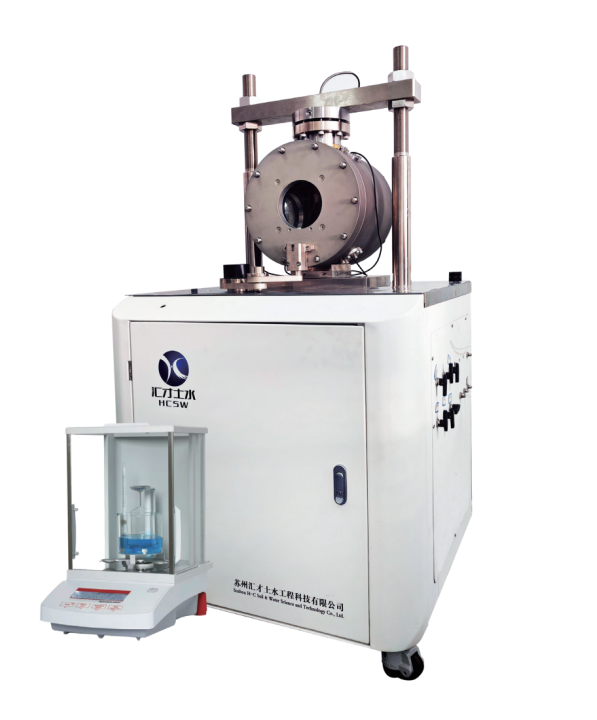

非饱和土三轴测试系统HC-UTS

系统描述

本系统是用于开展针对非饱和土的三轴试验的专用设备，它能够模拟非饱和土在不同受力条件下的力学行为，包括CD（固结排水试验）、CU（固结不排水试验）、UU（不固结不排水试验）等多种试验模式，以及等向固结、K0固结和应力路径等复杂的加载条件。这些试验模式能够全面反映非饱和土在多种应力状态下的力学特性，提供了深入理解饱和土性质的途径。设备配备了先进的全表面变形数字图像测量系统，这一系统采用无接触测量技术，能够精确捕捉非饱和土试样在试验过程中的全场应变变化。

试验功能

模拟非饱和土在不同受力条件下的力学行为，包括CD（固结排水试验）、CU（固结不排水试验）、UU（不固结不排水试验），以及等向固结、K0固结和应力路径等复杂的加载条件。

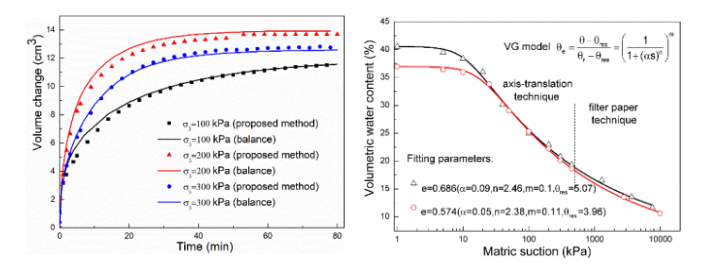

同时增加了土水特性曲线测量、控制基质吸力的非饱和土三轴试验、常含水量非饱和土三轴试验，以及应力状态变量组合的非饱和土三轴试验功能。

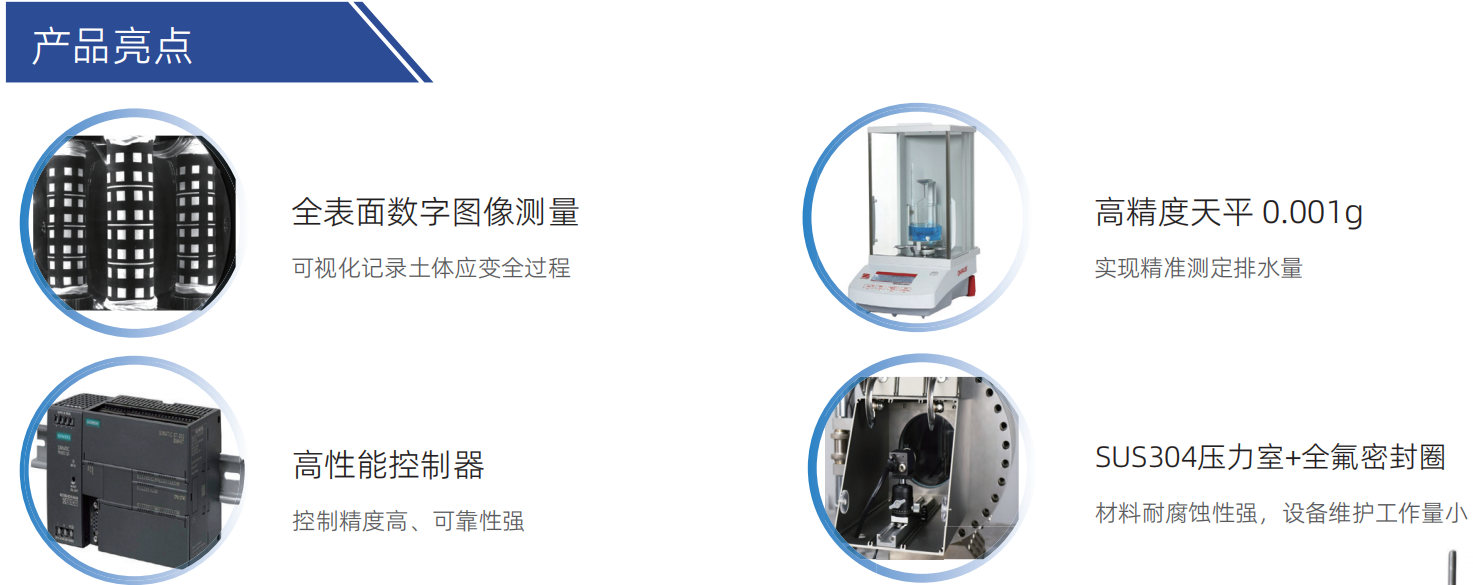

系统特点

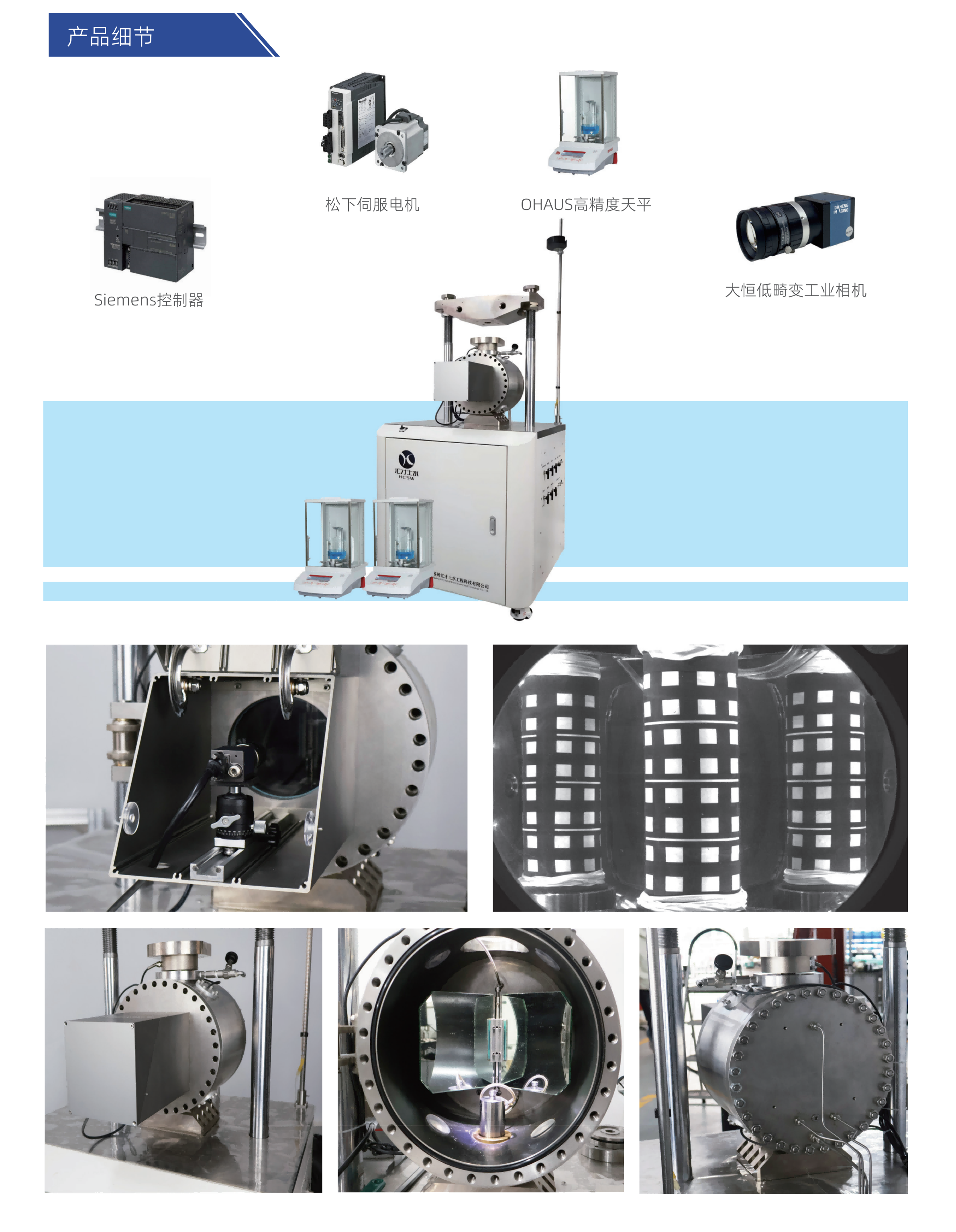

配备土样全表面变形图像测量系统；

采用高精度电子称重模块，精度0.001g；

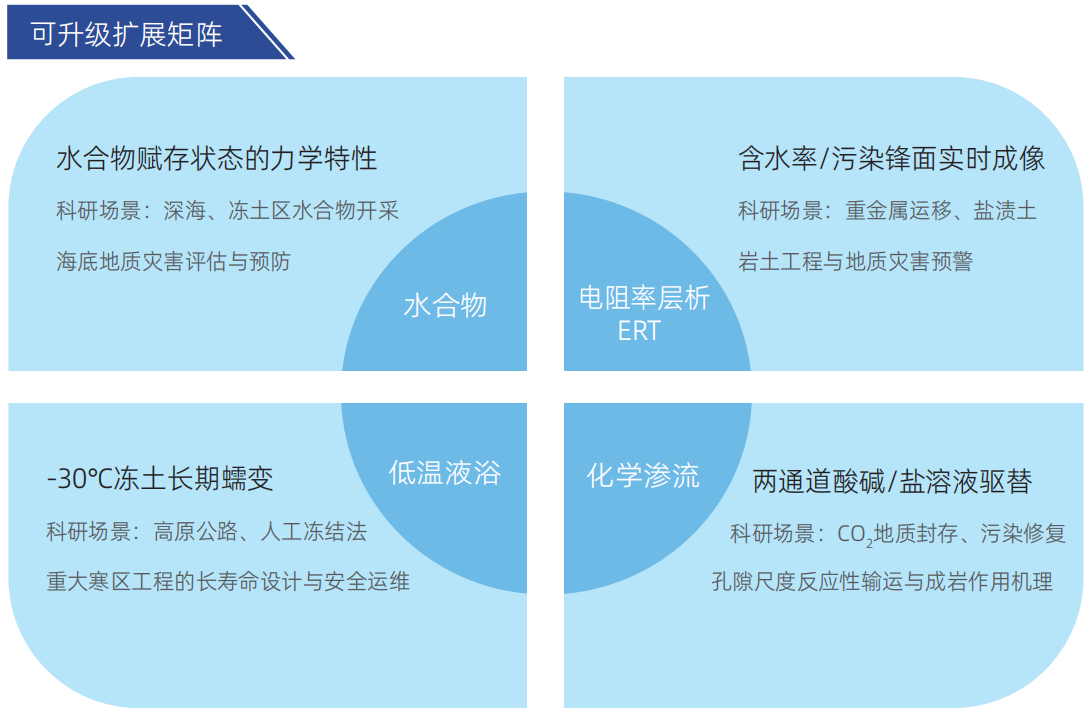

升级选型

全自动电磁阀功能（0~1MPa/0~2MPa）；

温度控制功能；

远程云服务；

技术参数

试样尺寸：38mm/39.1mm/50mm/61.8mm；

围压/反压范围：0~1MPa/0~2MPa；

最大轴向荷载：10kN/20kN/60kN；

围压/反压精度：0.15%F.S或0.25%F.S；

轴向荷载精度：0.1%F.S；

轴向速率：0.001～50mm/min；

陶土板进气值：5bar；

基质吸力控制范围：0~0.5MPa；

图像测量精度：10-4~10-5*试样高度。
