系统描述

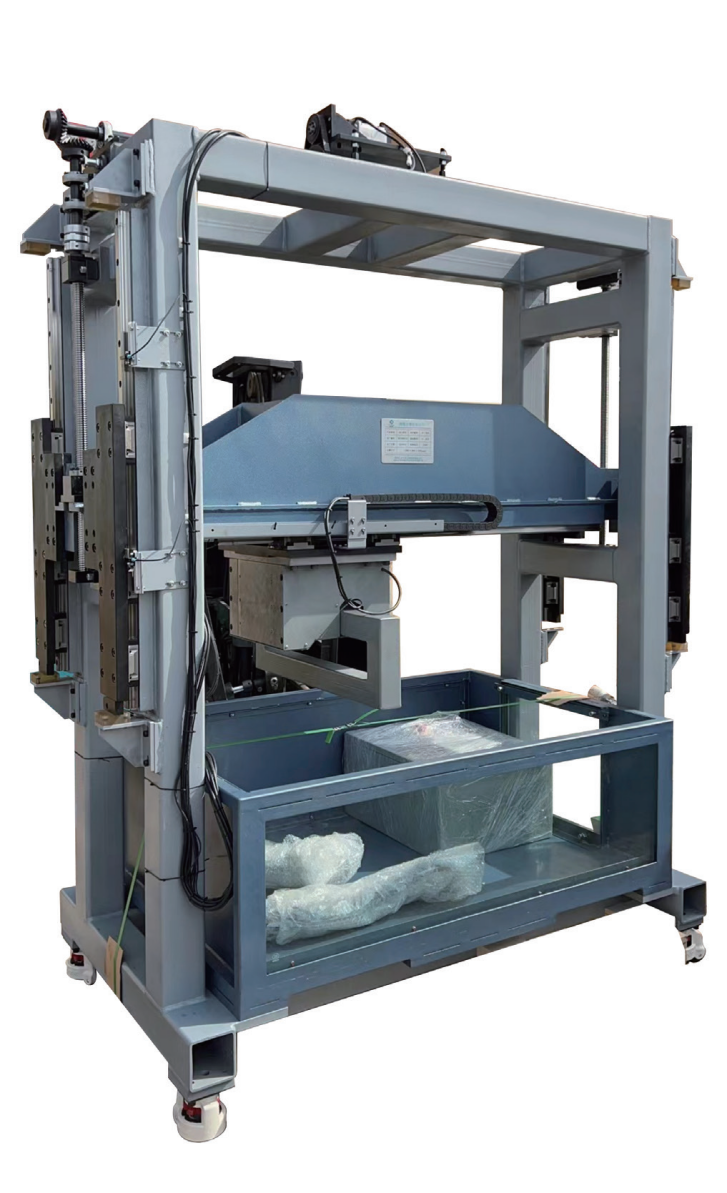

微型土槽模型测试系统用于农地土壤与触土农机具的互作关系特别是土粒流变特性研究，配合透明土材料及PIV（粒子图像测速）技术，可在不同驱动壁面结构、不同土壤参数组合、不同加载方式（直线垂直上下进给、直线水平左右进给、直线水平旋转进给）下测量得到土体变形、土流场和槽内各向负载应力等数据，分析不同耕速、耕深下扰动区域的位移增量场、土流向场、应力/应变路径等。
适用工况
工况1模拟：
可替换固定安装不同的驱动面（曲面、斜面或等比例缩小部件等），且该安装架的上下工作高度可调（模拟不同切深），试验时沿X向直线进给，可俯视/侧视采集土体表面/侧剖面运动图像。
工况2模拟：
类似挖掘机的开沟铲，垂直沿Z向下进给掘进不同深度的土层过程中，观测土壤流变和破碎情况。
工况3模拟：
控制下压力的轮胎沿X向进给，压紧地面过程中从侧剖视角观测土壤变形情况。
