隧道开挖面模型测试系统

隧道开挖面模型测试系统以盾构隧道开挖面稳定性为研究目标，模型箱长*宽*高为1.5m*1m*1.5m，可通过试验动态模拟隧道开挖，研究开挖面失稳，可以测量得到隧道掌子...

系统描述

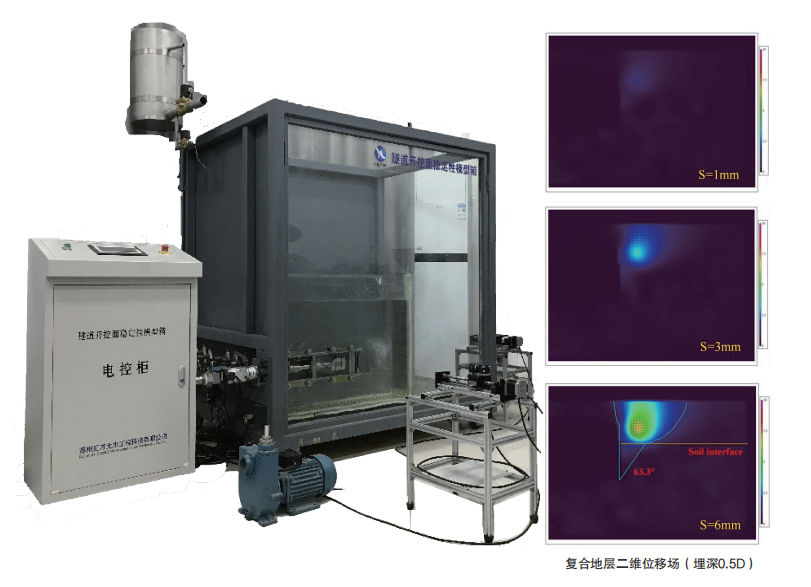

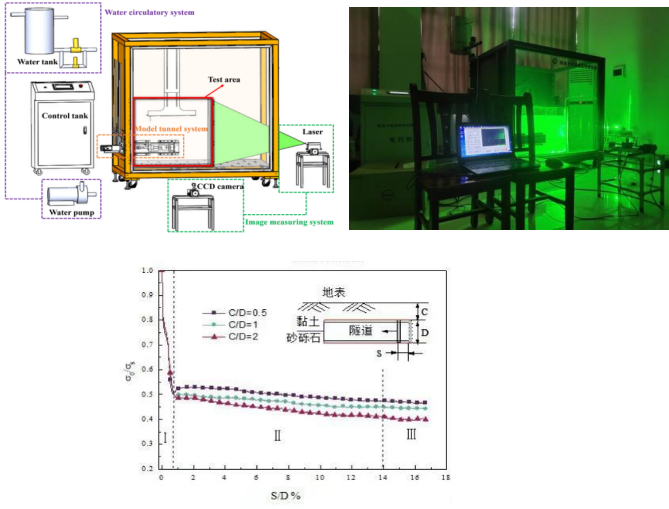

隧道开挖面模型测试系统以盾构隧道开挖面稳定性为研究目标，模型箱长*宽*高为1.5m*1m*1.5m，可通过试验动态模拟隧道开挖，研究开挖面失稳，可以测量得到隧道掌子面在不同土层组合及承压水条件下的地表位移、孔隙水压力以及土体变形等数据，据此可以研究隧道—土体—地下水的关系，试验中采用图像采集设备对地表沉降、孔隙水压力、模型槽内力分布及对称断面土体运动图像进行动态采集。以移动面板后退速率及位移为控制指标，研究不同工况下开挖面支护力、地层变形规律，并采用颗粒图像测速技术(PIV)分析不同支护板后退速率下开挖面失稳区域位移增量场、剪应变增量场。
