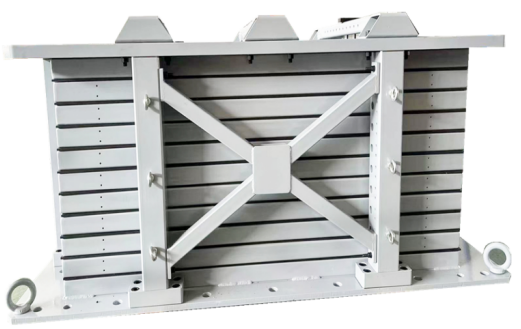

柔性模型箱Laminar Box-Ⅲ

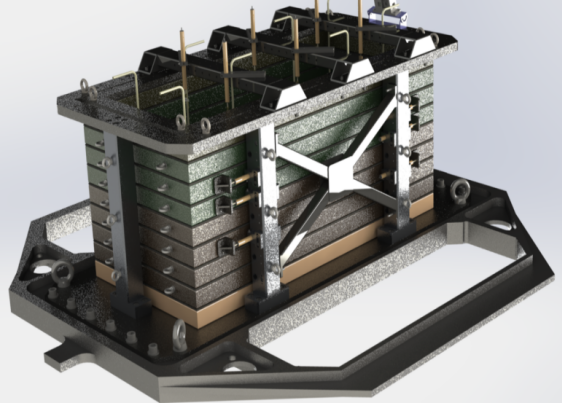

在地震作用下，自然界中覆盖于刚性基岩之上的土层可被视作在竖向传播切应力作用下的剪切梁。正是由于土体具备这种半无限自由体的力学特性，如何确定试验土体的边界条件、降低模型箱效应的干扰，成为离心机、振动台等土工模拟试验能否成功的关键问题。此，合理的模型箱设计需充分考量土体边界的影响，确保试验土体能够精准重现原型场地在地震荷载作用下的应力与变形。Laminar Box-Ⅲ 层状叠层剪切模型箱正是为适配上述工况需求而设计，相较于刚性模型箱，剪切模型箱可最大程度削弱边界效应、模拟自由场环境。其主体由轻质空心铝合金/碳钢构件与特制橡胶层交错堆叠而成，层间刚度可通过调整橡胶层的尺寸与材质实现调控，且各层能沿振动方向自由滑动，可满足深厚地基、大坝水库、边坡与挡土墙、地下结构、海工构筑物、土－基础－结构相互作用等各类土工动力模型试验的需求。

典型特点

摩擦阻力小，各层之间可沿振动方向自由滑动；

模型箱层高可自由调整；

内部空间尺寸大，可根据用户需求设计；

可测量土体沉降和侧向剪切变形；

抗高离心力、强振动冲击干扰；

具有良好的防水密封性能，承压≥400kPa水头；

典型应用

动力离心模型试验

常规振动台试验

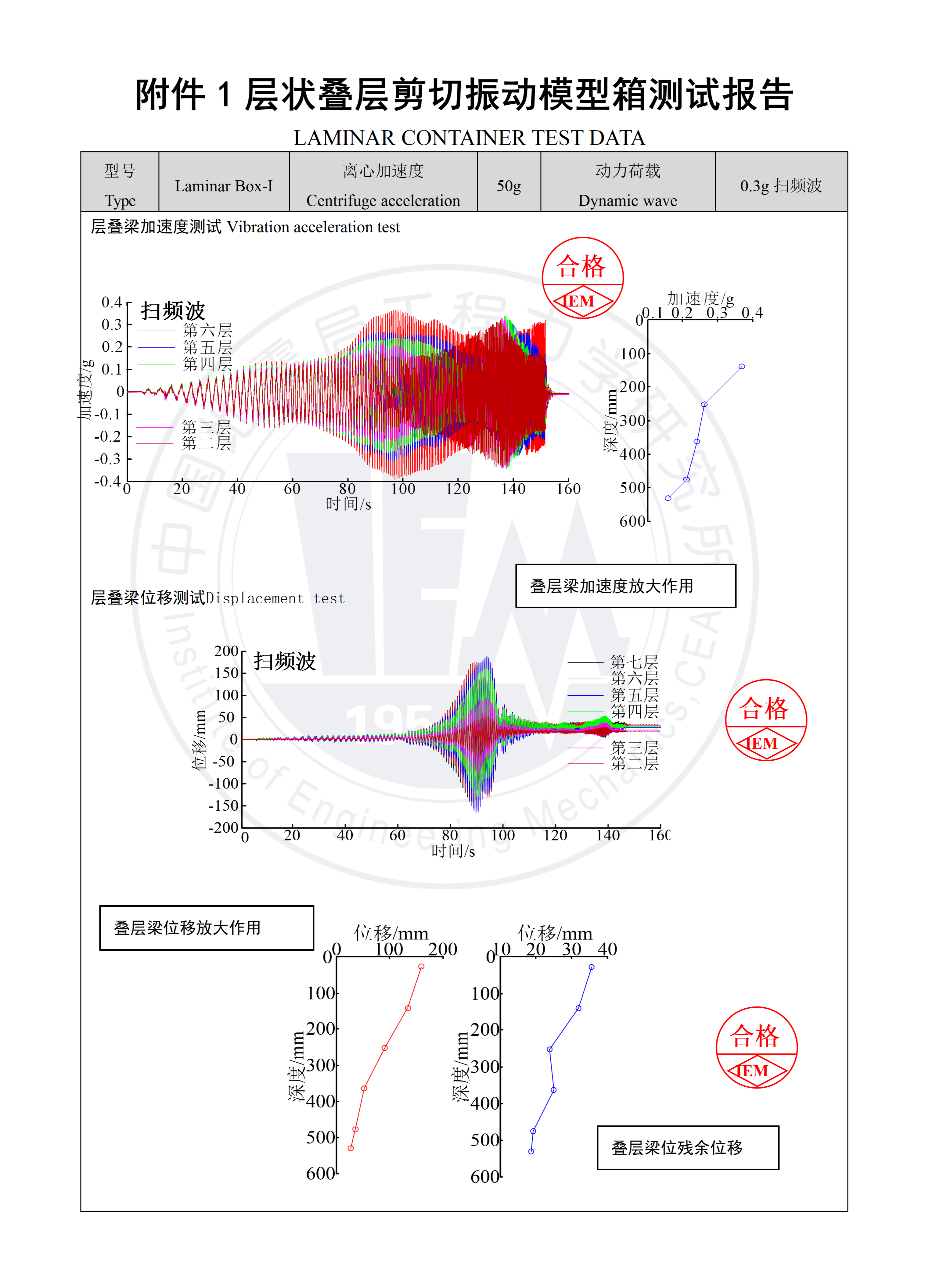

技术参数

箱体内部空间尺寸可根据用户需求设计；

耐离心加速度≥80g；

抗振动加速度≥30g；

工作频率范围为10～300Hz；

滑动幅值≤10mm；

内部采用橡胶膜密封，承压≥400kPa水头；

具有侧向约束，各层之间可沿振动方向自由滑动，摩擦阻力小；

具有足够的强度≥10MPa，可避免箱体自身发生破坏；

试验箱体的最大变形≤1.5mm；

可满足干砂、饱和砂、桩基等土工结构模型试验要求；

每层柔性梁式框架上有与PCB加速度传感器或MEMS加速度计配套的螺纹孔；

箱体内部设有排水通道；

配置的竖向和侧向位移计安装支架。
